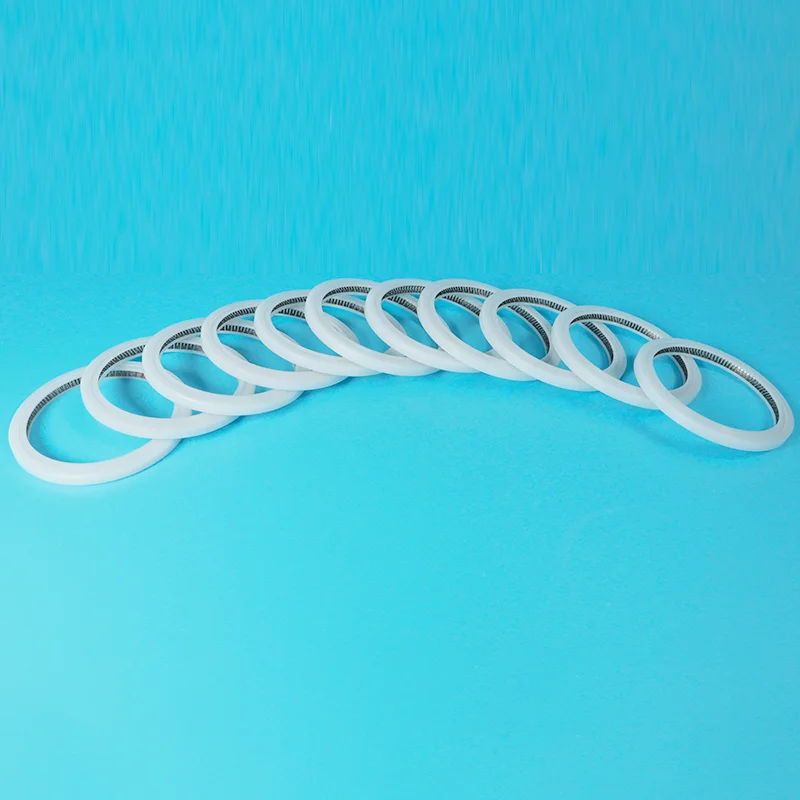

A Con dấu năng lượng lò xo loại Vđược thiết kế để duy trì hiệu suất bịt kín đáng tin cậy khi các vòng đệm đàn hồi thông thường gặp khó khăn với áp suất, nhiệt độ, tiếp xúc với hóa chất, vận hành ở tốc độ thấp hoặc không hoạt động trong thời gian dài. Cấu hình bịt kín hình chữ V của nó hoạt động cùng với bộ cấp năng lượng lò xo bên trong để duy trì sự tiếp xúc với bề mặt giao phối. Thiết kế này có thể mang lại hiệu suất bịt kín ổn định trong nhiều điều kiện vận hành công nghiệp.
Bài viết này giải thích cách hoạt động của Vòng đệm tăng lực lò xo loại V, tại sao việc cung cấp năng lượng cho lò xo lại quan trọng, việc lựa chọn vật liệu và lò xo ảnh hưởng đến tuổi thọ sử dụng như thế nào, nơi những vòng đệm này thường được sử dụng và cách tránh các sự cố thường gặp khi lắp đặt và vận hành. Nó cũng cung cấp bảng so sánh thực tế và danh sách kiểm tra khắc phục sự cố cho các kỹ sư, đội bảo trì, nhà sản xuất thiết bị và người mua công nghiệp.
Phốt năng lượng lò xo loại V là bộ phận bịt kín chính xác kết hợp cấu hình bịt kín hình chữ V với một bộ phận lò xo. Con dấu thường được sản xuất từ polyme hiệu suất cao như PTFE hoặc hợp chất PTFE đã được sửa đổi, trong khi lò xo cung cấp tải trọng hướng tâm hoặc hướng trục liên tục lên bề mặt bịt kín.
Không giống như cụm làm kín đàn hồi thông thường chủ yếu dựa vào độ đàn hồi của chính nó để duy trì sự tiếp xúc bịt kín, cụm làm kín được cấp năng lượng bằng lò xo sử dụng cơ chế cấp năng lượng độc lập. Điều này làm cho thiết kế đặc biệt hữu ích khi vật liệu bịt kín có độ đàn hồi hạn chế hoặc khi thiết bị hoạt động trong các điều kiện nhiệt, hóa học hoặc cơ học đòi hỏi khắt khe.
Cấu hình hình chữ V cũng có thể được thiết kế để kiểm soát áp suất tiếp xúc và phù hợp với hình dạng lắp đặt cụ thể. Tùy thuộc vào ứng dụng, cụm làm kín có thể được thiết kế để bịt kín tĩnh, chuyển động tịnh tiến, chuyển động quay hoặc các điều kiện áp suất chuyên dụng.
Lò xo là một trong những bộ phận chức năng quan trọng nhất của hệ thống làm kín. Khi con dấu được lắp đặt, lò xo sẽ tạo ra lực tiếp xúc ban đầu giữa môi bịt kín và bề mặt tiếp xúc. Lực này giúp thu hẹp các khoảng trống nhỏ và duy trì sự tiếp xúc trước khi áp suất hệ thống được thiết lập hoàn toàn.
Khi áp suất hệ thống bên trong tăng lên, áp suất có thể tác động lên mặt cắt con dấu và cải thiện lực tiếp xúc trong khu vực bịt kín. Sự kết hợp giữa lực lò xo và áp suất hệ thống này cho phép phốt duy trì bề mặt bịt kín ổn định trong các điều kiện vận hành thay đổi.
Cấu hình lò xo nên được lựa chọn theo ứng dụng. Các thiết kế lò xo khác nhau có thể cung cấp các đặc tính tải trọng, đặc tính ma sát và khả năng chống lại môi trường hóa học hoặc nhiệt khác nhau.
Hình dạng của Phốt năng lượng lò xo loại V ảnh hưởng trực tiếp đến cách phân bổ lực bịt kín. Cấu hình được thiết kế tốt có thể tạo ra sự tiếp xúc được kiểm soát dọc theo bề mặt bịt kín mà không tạo ra ma sát không cần thiết.
Sự cân bằng này đặc biệt quan trọng trong các ứng dụng động. Áp suất tiếp xúc quá mức có thể làm tăng ma sát và sinh nhiệt, trong khi áp suất tiếp xúc không đủ có thể dẫn đến rò rỉ. Cấu trúc hình chữ V cung cấp nền tảng hữu ích để điều chỉnh cấu hình bịt kín theo yêu cầu vận hành của thiết bị.
| Tính năng thiết kế | Vai trò chức năng | Lợi ích tiềm năng |
|---|---|---|
| Hồ sơ hình chữ V | Kiểm soát liên lạc niêm phong | Lực bịt kín cân bằng |
| Tiếp thêm năng lượng mùa xuân | Duy trì áp lực tiếp xúc | Cải thiện khả năng bịt kín áp suất thấp |
| Áo khoác polyme | Tách phương tiện khỏi phần cứng | Kháng hóa chất và nhiệt độ |
Các con dấu được cung cấp năng lượng bằng lò xo thường được lựa chọn khi con dấu đàn hồi thông thường không thể cung cấp sự kết hợp cần thiết giữa khả năng kháng hóa chất, khả năng chịu nhiệt độ, ma sát thấp và độ ổn định kích thước.
Vật liệu gốc PTFE có thể mang lại khả năng chống chịu tuyệt vời với nhiều hóa chất mạnh và chất lỏng xử lý.
Các hợp chất polymer chuyên dụng có thể hỗ trợ các ứng dụng liên quan đến nhiệt độ tăng cao hoặc thay đổi nhanh chóng.
Các hợp chất PTFE được lựa chọn đúng cách có thể giảm ma sát và mài mòn trong các hệ thống làm kín động.
Lò xo bù đắp cho những thay đổi nhất định trong tiếp điểm bịt kín khi phốt hoạt động theo thời gian.
Những ưu điểm này không có nghĩa là mọi phớt chặn năng lượng bằng lò xo đều phù hợp với mọi môi trường. Lựa chọn vật liệu chính xác, thiết kế rãnh, hoàn thiện bề mặt, đánh giá áp suất, phạm vi nhiệt độ và lắp đặt đều quan trọng như nhau.
Việc lựa chọn vật liệu nên bắt đầu từ điều kiện vận hành thực tế thay vì chỉ hình dạng con dấu. Lớp vỏ polyme phải chịu được môi trường xử lý, nhiệt độ, áp suất, ma sát và chuyển động dự kiến.
| Vật liệu | Sức mạnh điển hình | Những cân nhắc chung |
|---|---|---|
| Trinh nữ PTFE | Kháng hóa chất tuyệt vời và ma sát thấp | Có thể yêu cầu gia cố cho các điều kiện mài mòn đòi hỏi khắt khe |
| PTFE chứa đầy carbon | Cải thiện độ ổn định mài mòn và kích thước | Khả năng tương thích hợp chất cần được kiểm tra cẩn thận |
| PTFE đầy thủy tinh | Cải thiện đặc tính nén và mài mòn | Có thể làm tăng độ mài mòn bề mặt tiếp xúc trong một số hệ động lực |
| Hợp chất dựa trên PEEK | Hiệu suất cơ học và nhiệt độ cao | Chi phí vật liệu cao hơn và xử lý theo ứng dụng cụ thể |
Chất liệu lò xo cũng có vấn đề. Thép không gỉ, hợp kim chống ăn mòn và các vật liệu lò xo chuyên dụng khác có thể được xem xét tùy thuộc vào môi trường hóa học, nhiệt độ và khả năng chống mỏi cần thiết.
Chỉ chọn một con dấu theo kích thước danh nghĩa là một trong những nguyên nhân phổ biến nhất dẫn đến hiệu suất bịt kín kém. Các kỹ sư nên đánh giá môi trường hoạt động hoàn chỉnh.
Sự kết hợp giữa hiệu suất polyme và khả năng cung cấp năng lượng cho lò xo cho phép Phớt làm kín lò xo loại V phục vụ nhiều ứng dụng công nghiệp.
Trong các ứng dụng có yêu cầu cao, con dấu phải được xác nhận trong các điều kiện vận hành đại diện thay vì chỉ được chọn từ mô tả danh mục.
Vòng chữ O đàn hồi thông thường có thể là giải pháp tiết kiệm và hiệu quả cao cho nhiều ứng dụng. Tuy nhiên, các thiết kế sử dụng năng lượng lò xo trở nên hấp dẫn khi điều kiện vận hành vượt quá khả năng thực tế của cụm làm kín đàn hồi tiêu chuẩn.
| Nhân tố | Con dấu đàn hồi thông thường | Con dấu năng lượng lò xo loại V |
|---|---|---|
| độ đàn hồi | Phụ thuộc mạnh mẽ vào đặc tính đàn hồi | Mùa xuân cung cấp thêm năng lượng |
| Kháng hóa chất | Phụ thuộc nhiều vào loại chất đàn hồi | Có thể xuất sắc với các hợp chất PTFE phù hợp |
| Ma sát | Thay đổi tùy theo vật liệu và chất bôi trơn | Có thể thấp với các hợp chất polymer thích hợp |
| Khả năng nhiệt độ | Phụ thuộc vật liệu | Có sẵn các tùy chọn polymer nhiệt độ cao |
| Thiết kế linh hoạt | Hồ sơ tiêu chuẩn có sẵn rộng rãi | Cấu hình, vật liệu và lò xo có thể dành riêng cho ứng dụng |
Ngay cả Phốt năng lượng lò xo loại V chất lượng cao cũng có thể bị hỏng sớm nếu quá trình lắp đặt làm hỏng mép bịt kín hoặc đặt phốt dưới áp lực cơ học không phù hợp.
Đối với thiết bị động lực, tình trạng bề mặt trục hoặc lỗ khoan là đặc biệt quan trọng. Các vết trầy xước, độ nhám quá mức, vết gia công sắc nét hoặc nhiễm bẩn có thể tạo ra các đường rò rỉ và làm tăng tốc độ mài mòn của phốt.
| Vấn đề | Nguyên nhân có thể | Kiểm tra được đề xuất |
|---|---|---|
| Sự rò rỉ | Wrong dimensions, damaged lip, insufficient energization | Kiểm tra rãnh, biên dạng phốt, lò xo và lắp ráp |
| Ma sát cao | Lực tiếp xúc quá lớn, bôi trơn kém, vật liệu không phù hợp | Xem lại tải trọng lò xo, vật liệu, tốc độ và độ hoàn thiện bề mặt |
| Mặc nhanh | Bề mặt giao phối thô hoặc phương tiện mài mòn | Kiểm tra tình trạng bề mặt và khả năng tương thích vật liệu |
| Thiệt hại đùn | Giải phóng mặt bằng hoặc áp lực quá mức | Xem xét áp suất, khe hở, thiết kế dự phòng và vật liệu bịt kín |
| Con dấu biến dạng | Cài đặt không chính xác hoặc tiếp xúc với nhiệt độ | Kiểm tra quy trình lắp ráp và điều kiện nhiệt |
Việc lựa chọn nhà cung cấp không chỉ đơn thuần là so sánh đơn giá. Đối tác niêm phong đáng tin cậy phải có khả năng hiểu ứng dụng, đề xuất vật liệu phù hợp, duy trì tính nhất quán về kích thước và cung cấp hỗ trợ kỹ thuật khi xảy ra sự cố.
Công ty TNHH Sản phẩm nhựa PTFE Taifno Ninh Batập trung vào các sản phẩm nhựa và bịt kín dựa trên PTFE và có thể cung cấp các giải pháp hướng đến ứng dụng cho những khách hàng yêu cầu các bộ phận bịt kín tùy chỉnh. Đối với người mua công nghiệp, làm việc trực tiếp với nhà sản xuất có thể đơn giản hóa việc trao đổi thông tin về vật liệu, kích thước, cấu hình và yêu cầu sản xuất.
Chức năng chính của Con dấu năng lượng lò xo loại V là gì?
Chức năng chính của nó là duy trì giao diện bịt kín được kiểm soát giữa hai bề mặt giao phối. Lớp vỏ polyme cung cấp lớp chắn kín trong khi lò xo cung cấp lực cung cấp năng lượng liên tục.
Vòng đệm tăng lực lò xo loại V có phù hợp cho các ứng dụng động không?
Đúng. Tùy thuộc vào cấu hình, vật liệu, cấu hình lò xo, tốc độ, áp suất và tình trạng bề mặt, chúng có thể được thiết kế cho các ứng dụng chuyển động tịnh tiến hoặc quay.
Tại sao PTFE thường được sử dụng cho các con dấu được cung cấp năng lượng bằng lò xo?
PTFE có độ ma sát thấp và khả năng chống chịu tốt với nhiều loại hóa chất. Các hợp chất PTFE khác nhau cũng có thể được thiết kế để cải thiện khả năng chống mài mòn, độ cứng và độ ổn định kích thước.
Con dấu năng lượng lò xo loại V có thể được tùy chỉnh không?
Đúng. Tùy chỉnh có thể bao gồm kích thước, cấu hình niêm phong, hợp chất polymer, vật liệu lò xo, cấu hình lò xo và các yêu cầu cụ thể khác của ứng dụng.
Tôi nên cung cấp thông tin gì khi yêu cầu báo giá niêm phong?
Cung cấp kích thước phốt, kích thước rãnh nếu có, áp suất vận hành, nhiệt độ, loại và tốc độ chuyển động, môi trường bịt kín, vật liệu trục hoặc lỗ khoan, độ hoàn thiện bề mặt và các điều kiện sử dụng dự kiến. Bản vẽ hoặc mẫu dấu hiện có cũng có thể giúp quá trình lựa chọn chính xác hơn.
Lý do phổ biến nhất khiến con dấu bị hỏng sớm là gì?
Lỗi sớm có thể xảy ra do kích thước không chính xác, vật liệu không tương thích, khe hở quá mức, độ hoàn thiện bề mặt kém, lắp đặt không đúng cách, tải lò xo không phù hợp hoặc điều kiện vận hành vượt quá phạm vi thiết kế.
Phốt năng lượng lò xo loại V có thể là giải pháp hiệu quả cao khi ứng dụng yêu cầu lực bịt kín được kiểm soát, ma sát thấp, kháng hóa chất, chịu nhiệt độ và hiệu suất đáng tin cậy trong các điều kiện vận hành thay đổi. Cấu hình bịt kín hình chữ V và bộ cấp năng lượng lò xo phối hợp với nhau để duy trì sự tiếp xúc đồng thời đáp ứng các hạn chế của vật liệu bịt kín kém đàn hồi hơn.
Tuy nhiên, bản thân con dấu chỉ là một phần của hệ thống niêm phong hoàn chỉnh. Lựa chọn vật liệu chính xác, cấu hình lò xo, hình dạng rãnh, áp suất, nhiệt độ, độ hoàn thiện bề mặt, khe hở, lắp đặt và tốc độ vận hành đều ảnh hưởng đến hiệu suất cuối cùng.
Do đó, đối với các nhà sản xuất thiết bị, đội bảo trì, nhà phân phối và người mua công nghiệp, việc chọn Phốt năng lượng lò xo loại V phù hợp nên bắt đầu từ các yêu cầu ứng dụng thay vì chỉ chọn kích thước tiêu chuẩn. Một nhà sản xuất có kinh nghiệm về mặt kỹ thuật có thể giúp biến các thông số vận hành đó thành một giải pháp bịt kín thực tế.
Công ty TNHH Sản phẩm nhựa PTFE Taifno Ninh Bacó thể hỗ trợ khách hàng đang tìm kiếm giải pháp làm kín PTFE, kích thước tùy chỉnh và các yêu cầu dành riêng cho ứng dụng. Chia sẻ bản vẽ, kích thước, áp suất vận hành, nhiệt độ, môi trường và điều kiện chuyển động của bạn với nhóm của chúng tôi để thảo luận về giải pháp phù hợp.
Liên hệ với chúng tôihôm nay để thảo luận về các yêu cầu của Con dấu năng lượng lò xo loại V của bạn.
