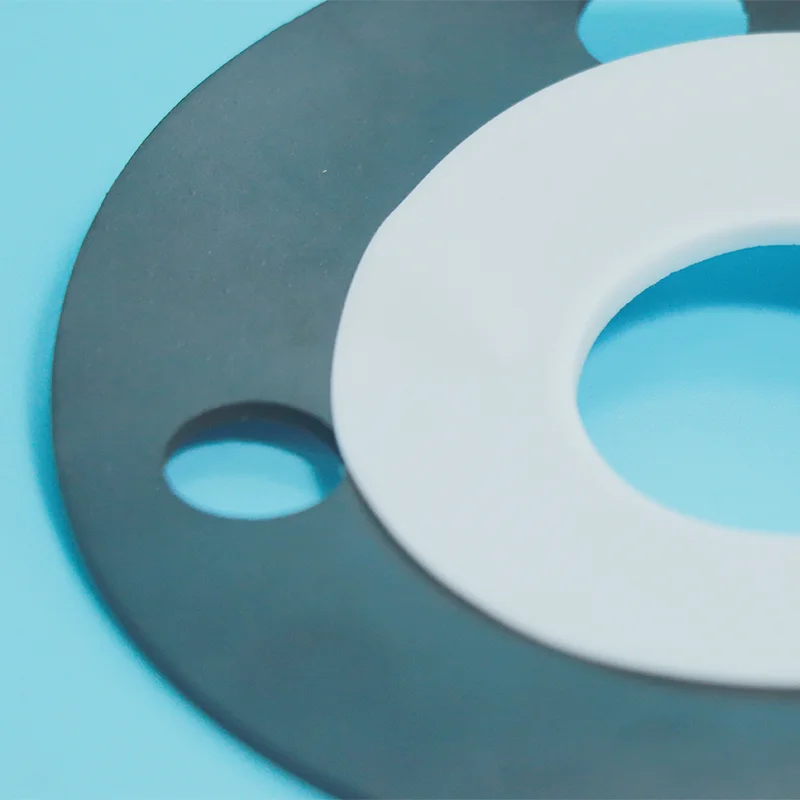

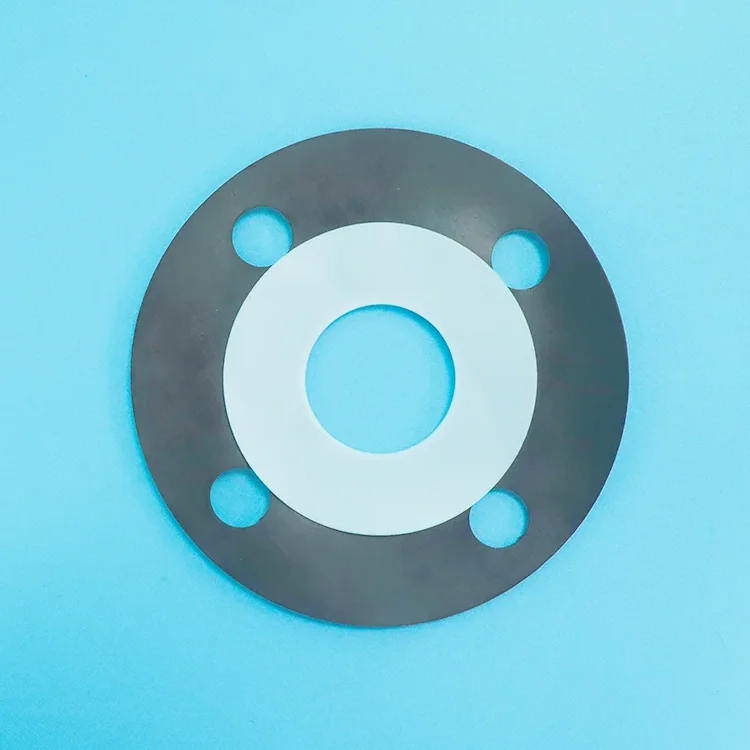

Vòng đệm phong bì loại B PTFE

Miếng đệm bao bọc PTFE loại B được gia công từ khối PTFE thành mặt cắt ngang hình vuông, bao bọc hoàn toàn lõi phụ không có khe hở. Tính toàn vẹn của lớp bịt kín tốt hơn Loại A. Chi phí thấp hơn so với PTFE rắn.

Gửi kích thước mặt bích và phương tiện truyền thông của bạn đến Taifno, chúng tôi là nhà sản xuất chuyên nghiệp và có thể cung cấp các giải pháp tùy chỉnh.

Miếng đệm phong bì loại B PTFE là gì?

Miếng đệm bao bọc PTFE loại B bao gồm một lớp vỏ ngoài bằng PTFE được gia công từ khối hoặc tấm PTFE rắn, bao bọc hoàn toàn lõi độn mềm. Không giống như Loại A (có một khe cắt từ mép ngoài), Loại B được gia công với mặt cắt vuông và không có khe - lõi phụ được bịt kín hoàn toàn bên trong lớp vỏ PTFE.

Kết cấu:

Áo khoác PTFE: Được gia công từ khối hoặc tấm PTFE thành mặt cắt ngang hình vuông, bao bọc hoàn toàn lõi phụ mà không có khe hở

Lõi phụ: Vật liệu phi kim loại như tấm cao su không amiăng, sợi nén hoặc tấm composite than chì

Cấu trúc Loại B: Phong bì đầy đủ với mặt cắt vuông được gia công, không có khe hở, không có phần đệm lộ ra, độ kín tốt hơn

Đặc điểm chính:

Không có khe hở: Lõi phụ được bịt kín hoàn toàn bên trong lớp bọc PTFE, không có điểm yếu nào lộ ra

Tính nguyên vẹn của lớp bịt kín tốt hơn: Cấu trúc được gia công mang lại hiệu suất bịt kín vượt trội so với Loại A

Khớp đường kính trong: Đường kính trong có thể được gia công để khớp với lỗ khoan mặt bích, ngăn chặn dòng chảy rối và giảm xói mòn

Hướng dẫn so sánh và lựa chọn

Loại A so với Loại B so với Loại C so với PTFE rắn

Hướng dẫn lựa chọn nhanh

Ứng dụng chính

Thông số kỹ thuật

Thuộc tính miếng đệm phong bì loại B PTFE

Tùy chọn phụ có sẵn

Nghiên cứu điển hình

Tại một nhà máy hóa dầu lớn ở Thượng Hải, van đường ống đầu ra của máy nén khí cracker ethylene (Loại 300) hoạt động trong điều kiện sử dụng có chứa H₂S khi tiếp xúc với môi trường ăn mòn, nhiệt độ cao, biến động áp suất và chu kỳ khởi động-dừng thường xuyên. Các miếng đệm quấn dạng xoắn ốc ban đầu dần mất đi hiệu suất bịt kín trong quá trình vận hành lâu dài do sự ăn mòn của vật liệu cuộn dây và các bộ phận phụ, tạo ra nguy cơ rò rỉ tiềm ẩn và tăng yêu cầu bảo trì.

Để giải quyết những thách thức này, nhà máy đã thay thế các miếng đệm hiện có bằng các miếng đệm bọc PTFE Loại B. Với lõi độn linh hoạt được bọc hoàn toàn bằng PTFE, thiết kế này mang lại khả năng chống H₂S, axit, kiềm và các hóa chất mạnh khác tuyệt vời đồng thời ngăn chặn sự tiếp xúc trực tiếp giữa môi trường xử lý và vật liệu độn bên trong. Lõi nén cũng mang lại hiệu suất phục hồi được cải thiện, cho phép miếng đệm bù đắp cho những bất thường của mặt bích và biến động áp suất trong quá trình vận hành.

Sau khi lắp đặt, các miếng đệm bọc PTFE loại B đã đạt được hiệu suất bịt kín ổn định trong ứng dụng van đầu ra của máy nén khí cracker ethylene. Trong suốt chu kỳ quay vòng 4 năm, hệ thống duy trì mức độ rò rỉ bằng 0, chứng tỏ độ tin cậy lâu dài của công nghệ đệm bọc PTFE trong các ứng dụng bịt kín hóa dầu đòi hỏi khắt khe đồng thời giảm tần suất bảo trì và cải thiện độ an toàn vận hành.

Câu hỏi thường gặp

Hỏi: Miếng đệm phong bì PTFE loại B là gì và khi nào tôi nên sử dụng nó?

Trả lời: Miếng đệm bao bọc PTFE loại B là một lớp bọc PTFE được gia công có mặt cắt vuông, bao bọc hoàn toàn lõi đệm mềm không có khe hở. Vỏ bọc đầy đủ mang lại tính toàn vẹn bịt kín vượt trội so với Loại A (loại có khe), không có lõi phụ lộ ra ngoài, không có điểm yếu tiềm ẩn. Đường kính bên trong có thể được gia công để phù hợp với lỗ khoan mặt bích, ngăn chặn dòng chảy hỗn loạn.

Sử dụng Loại B khi: Bạn cần độ tin cậy bịt kín tốt hơn Loại A đối với dịch vụ ăn mòn áp suất trung bình đến cao (lên đến 5,0 MPa) nhưng không muốn trả tiền cho PTFE rắn.

Khi nào KHÔNG sử dụng Loại B: Các ứng dụng áp suất thấp, nhạy cảm về chi phí chỉ cần Loại A là đủ. Đối với dịch vụ áp suất cao hoặc đường kính lớn, hãy xem xét Loại C. Để có độ tinh khiết hóa học tối ưu và không có nguy cơ thẩm thấu, hãy xem xét loại PTFE rắn.

Hỏi: Loại B so với miếng đệm PTFE đặc, tôi nên chọn loại nào?

Đáp: Loại B (phong bì) có khả năng kháng hóa chất từ ​​lớp vỏ PTFE với khả năng nén từ lõi phụ, với chi phí thấp hơn so với PTFE đặc.

Tuy nhiên, lõi phụ có thể bị tấn công nếu vật liệu thấm qua lớp bọc PTFE theo thời gian. Miếng đệm PTFE rắn mang lại khả năng kháng hóa chất và độ tinh khiết tối đa, không có lõi phụ, không có nguy cơ thẩm thấu.

Nhưng nó đắt hơn đáng kể và có độ đàn hồi kém hơn (không có lõi phụ để tạo lực đàn hồi).

Quy tắc nhanh:

Áp suất trung bình, tiết kiệm chi phí, dịch vụ ăn mòn → Loại B.

Áp suất cao, siêu tinh khiết, dịch vụ quan trọng, không chấp nhận rủi ro thẩm thấu → PTFE rắn.

Hỏi: Những hạn chế và những sai lầm phổ biến nhất là gì?

MỘT: Nhiệt độ: Lên tới +200°C.

Áp lực: Lên đến 5,0 MPa (50 bar).

Hóa chất: Độ bền pH 0-14, KHÔNG tương thích với kim loại kiềm nóng chảy hoặc flo nguyên tố ở nhiệt độ cao. PTFE có thể bị thấm bởi một số hóa chất (axit nitric, clo, ethylene oxit) theo thời gian.

Những lỗi thường gặp:

(1) Sử dụng Loại B trong các ứng dụng mà môi chất thấm vào PTFE: một số hóa chất có thể thấm qua PTFE theo thời gian và tấn công lõi phụ, thay thế các miếng đệm thường xuyên hoặc sử dụng các miếng đệm PTFE đặc.

(2) Vặn quá chặt: lực nén quá mức có thể làm hỏng lớp bọc PTFE, hãy sử dụng mô-men xoắn được kiểm soát.

(3) Lựa chọn kích thước sai: Nên sử dụng loại A và B cho kích thước lên tới DN500, đối với đường kính lớn hơn, loại C được ưu tiên.
