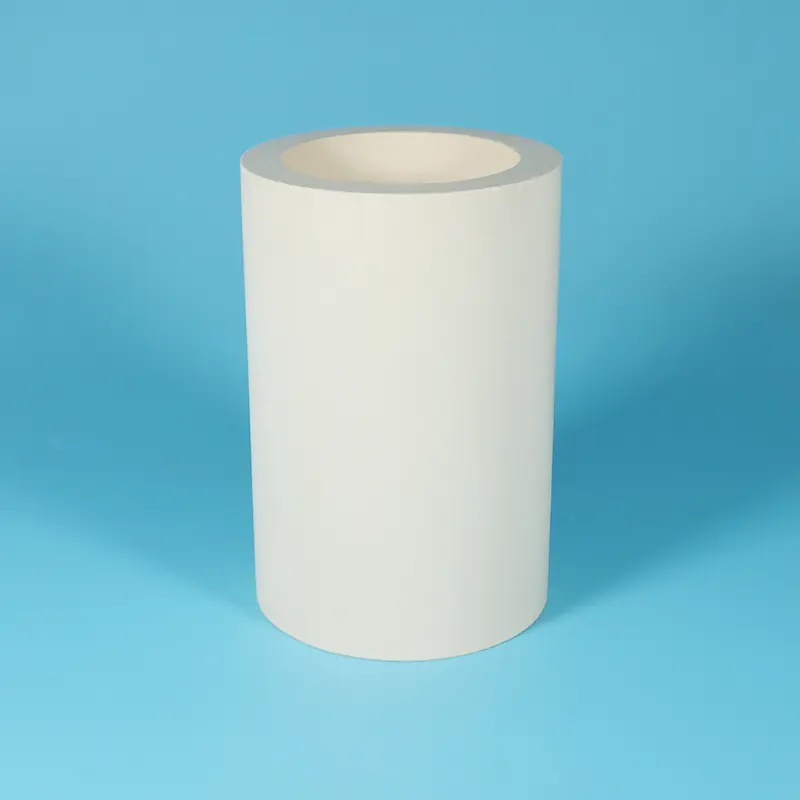

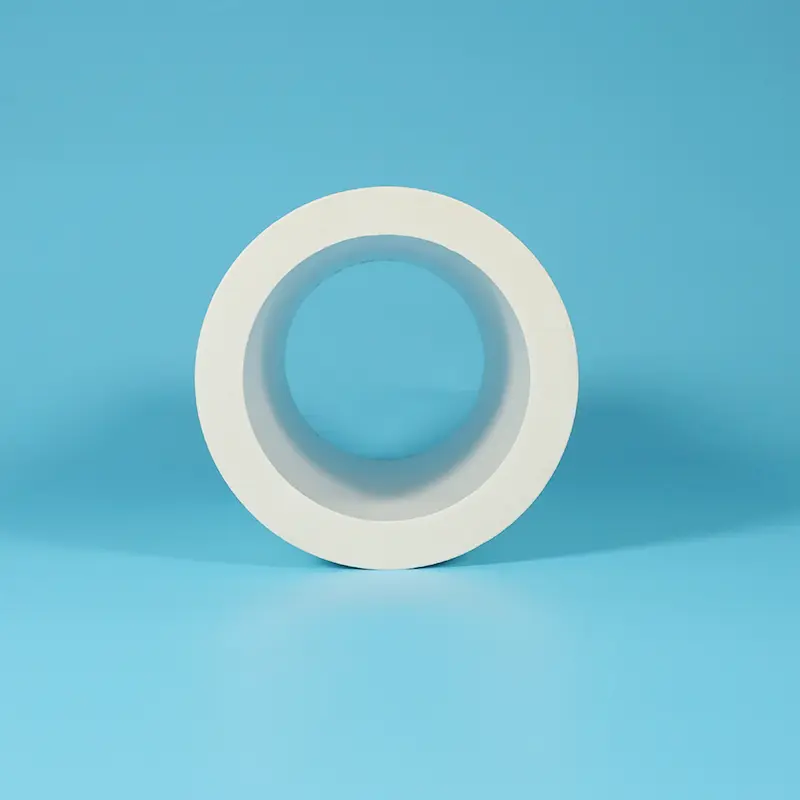

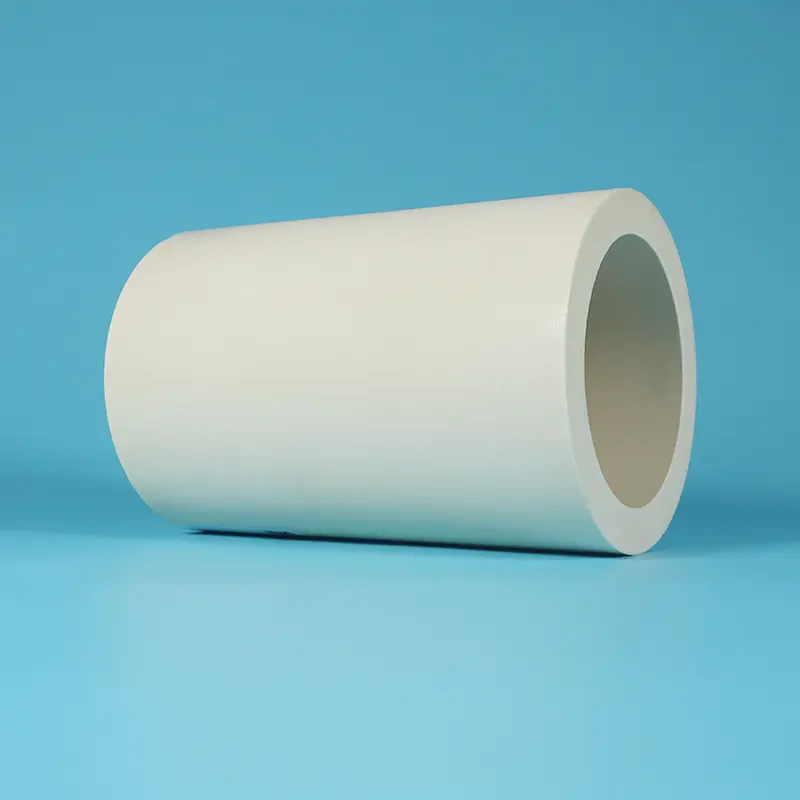

Ống composite PTFE lót PEEK

Ống composite PTFE lót PEEK là ống PTFE làm ma trận bên ngoài với lớp lót PEEK (Polyether Ether Ketone) được liên kết với thành trong. Là một nhà máy chuyên nghiệp ở Trung Quốc, Taifno có thể cung cấp sản phẩm này.

PEEK là nhựa kỹ thuật nhiệt dẻo bán tinh thể có nhiệt độ chuyển hóa thủy tinh là 143°C, điểm nóng chảy là 343°C và nhiệt độ sử dụng liên tục lên tới 250°C. Nó có khả năng chống thủy phân đặc biệt (chịu được hơi nước áp suất cao 300°C), kháng hóa chất (chỉ hòa tan trong axit sulfuric đậm đặc), chống mài mòn tuyệt vời và hệ số ma sát cực thấp.

Lớp lót PEEK tiếp xúc trực tiếp với vật liệu được truyền tải, mang lại khả năng chống mài mòn và chức năng ma sát thấp; lớp ngoài PTFE bảo vệ chống lại môi trường hóa học bên ngoài, mang lại khả năng chống ăn mòn tổng thể.

Đặc điểm kỹ thuật: Mật độ tổng thể 2,0-2,2 g/cm³, độ cứng lớp lót PEEK Shore D 85-90, nhiệt độ làm việc liên tục -100°C đến +250°C, hệ số ma sát PEEK 0,15-0,35 (tự bôi trơn), khả năng kháng hóa chất gần như chống lại tất cả các môi trường (trừ axit sulfuric đậm đặc).

Cách chọn:

Ống PTFE chứa đầy PPL → Vật liệu biến đổi đồng nhất, nhiệt độ cao + chống ăn mòn + tự bôi trơn

Ống composite PTFE lót PEEK → Cấu trúc hỗn hợp, lớp bên trong chống mài mòn và ma sát thấp + lớp ngoài chống hóa chất

Quy tắc lựa chọn: Môi trường có độ mài mòn cao hoặc ma sát cực thấp bên trong ống + tiếp xúc với ăn mòn hóa học bên ngoài ống → Ống composite PTFE lót PEEK

Thiết kế kết cấu hỗn hợp

Lớp lót PEEK

Lớp tiếp xúc chất lỏng chống mài mòn, ma sát thấp, công suất cao

PEEK (Polyether Ether Ketone) là một loại nhựa kỹ thuật nhiệt dẻo bán tinh thể nổi tiếng với sự kết hợp đặc biệt của các đặc tính:

① Hệ số ma sát cực thấp

Hệ số ma sát thấp tới 0,15-0,35 (trong điều kiện tự bôi trơn)

Vượt trội hơn hầu hết các loại nhựa kỹ thuật, đạt hiệu suất bôi trơn của PTFE

Lý tưởng cho việc truyền chất lỏng tốc độ cao, độ cắt cao, giảm sụt áp và tổn thất năng lượng

② Khả năng chống mài mòn tuyệt vời

Khả năng chống mài mòn vượt trội hơn nhiều so với PTFE và PPL

Duy trì khả năng chống mài mòn đặc biệt ngay cả trong môi trường tốc độ cao có chứa các hạt rắn

Kéo dài đáng kể tuổi thọ của ống, giảm rò rỉ mài mòn do xói mòn hạt

③ Khả năng chịu tải cao

Độ bền kéo 90-100 MPa (vượt xa 20-30 MPa của PTFE)

Cường độ uốn 165 MPa, mô đun uốn 4,1 GPa

Chịu được tác động của chất lỏng áp suất cao mà không bị biến dạng, thích hợp cho hệ thống truyền tải thủy lực và chất lỏng áp suất cao

④ Khả năng chịu nhiệt độ cao tuyệt vời

Nhiệt độ chuyển thủy tinh 143°C

Điểm nóng chảy 343°C

Nhiệt độ làm việc liên tục lên tới 250°C (so sánh với 260°C của PTFE)

Khả năng chống thủy phân đặc biệt, chịu được hơi nước áp suất cao 300°C mà không bị suy giảm chất lượng

⑤ Khả năng kháng hóa chất vượt trội

Chỉ hòa tan trong axit sunfuric đậm đặc

Chống lại axit mạnh (axit sulfuric loãng, axit clohydric, axit nitric), kiềm mạnh, dung môi hữu cơ, dầu và hydrocarbon

Kết hợp với lớp bảo vệ chống ăn mòn bên ngoài của PTFE, lớp bảo vệ kép

Lớp ngoài PTFE

Lớp rào cản hóa học và chống dính

Lớp ngoài PTFE cung cấp:

Khả năng chống ăn mòn hóa học vượt trội: pH 0-14, chống lại hầu như tất cả các hóa chất

Đặc tính chống dính: ngăn ngừa sự bám dính của chất gây ô nhiễm bên ngoài, dễ dàng làm sạch

Cách điện: tính chất điện môi tuyệt vời

Bảo vệ lớp lót PEEK khỏi sự tấn công hóa học từ bên ngoài

Tác dụng hiệp đồng của cấu trúc hỗn hợp

Cấu trúc hỗn hợp "mạnh bên trong, bền bên ngoài" này khắc phục được những hạn chế về hiệu suất của các vật liệu đơn lẻ:

Ống PTFE không đủ khả năng chịu áp suất → Lớp lót PEEK cung cấp độ bền kết cấu

Ống PEEK có khả năng kháng hóa chất kém hơn PTFE → Lớp ngoài của PTFE giúp cách ly ăn mòn

Thành trong của PTFE nguyên chất dễ bị ăn mòn bởi các hạt → Lớp lót PEEK chống mài mòn và ăn mòn

Thông số kỹ thuật

Hiệu suất ống tổng thể

Hiệu suất lót PEEK

Hiệu suất lớp ngoài của PTFE

Ghi chú: Các giá trị trên là dữ liệu phòng thí nghiệm điển hình. Hiệu suất thực tế có thể thay đổi tùy thuộc vào tỷ lệ độ dày lớp lót, quy trình tổng hợp và điều kiện ứng dụng. Tỷ lệ độ dày lớp lót tùy chỉnh có sẵn theo yêu cầu.

Các biểu mẫu có sẵn

Tại sao chọn ống composite PTFE lót PEEK?

1. Ma sát tường bên trong cực thấp

Hệ số ma sát của lớp lót PEEK thấp tới 0,15-0,35 (tự bôi trơn), thấp hơn nhiều so với thành trong của ống kim loại. Khi vận chuyển vật liệu có độ nhớt cao hoặc tốc độ cao, độ sụt áp giảm đáng kể và mức tiêu thụ năng lượng khi bơm giảm. Lý tưởng cho việc truyền chất lỏng đường dài và đường ống hóa chất tốt.

2. Khả năng chống mài mòn của tường bên trong cực cao

Khi vận chuyển vật liệu mài mòn có chứa các hạt rắn, bùn, chất xúc tác và các vật liệu tương tự, thành trong của ống PTFE nguyên chất dễ bị mòn do xói mòn, dẫn đến rò rỉ và phải thay thế thường xuyên. Khả năng chống mài mòn của lớp lót PEEK vượt trội hơn nhiều so với PTFE, kéo dài đáng kể tuổi thọ sử dụng của ống và giảm tần suất bảo trì và thay thế.

3. Lớp ngoài PTFE cung cấp khả năng bảo vệ hóa học hoàn chỉnh

Lớp ngoài PTFE chống lại axit mạnh, kiềm mạnh và dung môi hữu cơ, độ bao phủ hoàn toàn có độ pH 0-14. Ngay cả khi bên ngoài ống tiếp xúc với môi trường hóa học ăn mòn (như sương axit hoặc bắn hóa chất), lớp bên ngoài PTFE vẫn mang lại sự bảo vệ hiệu quả, che chắn lớp lót PEEK khỏi sự tấn công từ bên ngoài.

Nó cũng ngăn chặn các tạp chất bên ngoài xâm nhập và làm ô nhiễm vật liệu bên trong.

4. Hiệu suất chống thấm

PEEK có đặc tính chống thấm tuyệt vời, ngăn chặn hiệu quả sự thẩm thấu khí và chất lỏng. Kết hợp với độ thấm thấp của lớp ngoài PTFE, hiệu suất chống thấm tổng thể của ống composite vượt trội so với các ống PTFE nguyên chất. Lý tưởng cho môi trường có độ tinh khiết cao, hóa chất dễ bay hơi và truyền khí.

5. Ổn định nhiệt độ cao và áp suất cao

Lớp lót PEEK chịu được nhiệt độ làm việc liên tục ở 250°C và tác động của áp suất cao, trong khi lớp ngoài PTFE chịu được nhiệt độ 260°C. Ống composite có khả năng chống biến dạng, tách lớp và bong tróc trong điều kiện nhiệt độ và áp suất cao, vượt xa giới hạn độ dão và áp suất của ống PTFE nguyên chất.

6. Bề mặt bên trong mịn

Bề mặt nhẵn của lớp lót PEEK chống lại sự bám dính của vật liệu, cải thiện hiệu quả CIP (Làm sạch tại chỗ) và SIP (Khử trùng tại chỗ).

Thích hợp cho dược phẩm, thực phẩm, hóa chất có độ tinh khiết cao và các ngành công nghiệp khác có yêu cầu nghiêm ngặt về độ sạch.

Ống composite PTFE lót PEEK so với các ống dựa trên PTFE khác

Quy tắc lựa chọn nhanh:

Môi trường chứa nhiều hạt hoặc tốc độ cao bên trong + ăn mòn hóa học bên ngoài + yêu cầu thành trong có độ ma sát thấp → Ống composite PTFE lót PEEK

Vật liệu không có hạt bên trong + chỉ chống ăn mòn → Ống PTFE nguyên chất (chi phí thấp hơn)

Phớt/vòng bi (không phải ống) + nhiệt độ cao + ăn mòn → Ống chứa đầy PPL

Phớt cơ khí (không phải ống) + tải nặng + không ăn mòn → Ống chứa đầy đồng + MoS₂

Ứng dụng

Khả năng tương thích hóa học

Khả năng tương thích hóa học của lớp lót PEEK

Khả năng tương thích hóa học lớp ngoài của PTFE

Kết luận chung

Khả năng tương thích hóa học của ống composite PTFE lót PEEK bao gồm phần lớn các phương tiện công nghiệp. Ngoại lệ đáng kể duy nhất là axit sulfuric đậm đặc (PEEK không có khả năng kháng), nếu cần chuyển axit sulfuric đậm đặc, hãy xem xét các ống PTFE nguyên chất hoặc ống chứa đầy PPL.

Đối với môi trường bên ngoài, lớp ngoài PTFE gần như chống lại mọi sự ăn mòn hóa học, cho phép ống composite được chôn trực tiếp dưới lòng đất hoặc tiếp xúc với môi trường bắn tung tóe hóa học.

Đảm bảo chất lượng

100% nhựa nguyên chất PTFE và PEEK:không có vật liệu tái chế, không nghiền lại

Lớp lót PEEK chất lượng cao:nguyên liệu PEEK cao cấp nhập khẩu hoặc trong nước có sẵn

Quy trình tổng hợp nâng cao:liên kết chặt chẽ giữa lớp lót và lớp ngoài - không bị tách lớp, không bị bong tróc

Độ dày lớp lót có thể tùy chỉnh:phù hợp với yêu cầu về áp lực, độ mài mòn và chi phí

Truy xuất nguồn gốc đầy đủ:giấy chứng nhận vật liệu có sẵn theo yêu cầu

Kiểm soát kích thước chính xác:dung sai ID/OD chặt chẽ đảm bảo khả năng tương thích cài đặt

Thời gian dẫn:kích thước tiêu chuẩn trong kho (48-72 giờ); kích thước tùy chỉnh 7-15 ngày

Câu hỏi thường gặp

Hỏi: Sự khác biệt giữa ống composite PTFE lót PEEK và ống PTFE chứa đầy PPL là gì? Tôi nên chọn cái nào?

Trả lời: Sự khác biệt chính là hình thức sản phẩm và kịch bản ứng dụng.

Quy tắc lựa chọn nhanh:

Vận chuyển môi trường chứa nhiều hạt, bùn, chất lỏng tốc độ cao qua đường ống → Ống composite lót PEEK

Phớt van, vòng piston, vòng dẫn hướng (không phải đường ống) → Ống chứa đầy PPL (khả năng chịu nhiệt độ cao hơn)

Độ mài mòn cực cao bên trong ống + ăn mòn hóa học bên ngoài → Ống composite lót PEEK

Điểm mấu chốt: Ống composite lót PEEK được thiết kế để "đường ống", đặc biệt giải quyết các vấn đề mài mòn thành bên trong và ma sát khi truyền chất lỏng.

Ống chứa đầy PPL được thiết kế cho "phớt", đặc biệt giải quyết các ứng dụng bịt kín nhiệt độ cao + ăn mòn và tự bôi trơn.

Hỏi: Ống composite PTFE lót PEEK có thể chịu được áp suất bao nhiêu? Nó sẽ tách lớp hay bong tróc?

Trả lời: Khả năng chịu áp của ống composite PTFE lót PEEK phụ thuộc vào độ dày lớp lót và chất lượng quy trình tổng hợp.

Thông số kỹ thuật tiêu chuẩn: Chịu được sự truyền chất lỏng từ trung bình đến áp suất cao (áp suất chính xác phụ thuộc vào đường kính, độ dày thành và độ dày lớp lót, hãy liên hệ với chúng tôi để cung cấp thông số vận hành của bạn để đánh giá)

Thiết kế chống phân tách: Chúng tôi sử dụng các quy trình tổng hợp chuyên dụng để tạo ra liên kết hóa học và liên kết cơ học ở giao diện PEEK/PTFE, độ bền liên kết vượt xa quá trình cán màng vật lý thông thường

Kết hợp giãn nở nhiệt: PEEK và PTFE có hệ số giãn nở nhiệt tương đương (PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), giảm thiểu rủi ro bong tróc do giãn nở nhiệt chênh lệch trong phạm vi nhiệt độ

Phạm vi hoạt động được đề xuất: Không bị tách lớp hoặc bong tróc trong điều kiện bình thường trong phạm vi hoạt động liên tục từ -100°C đến +250°C

Sự giới thiệu: Đối với các điều kiện chu trình nhiệt khắc nghiệt hoặc áp suất cực cao, vui lòng cung cấp các thông số chi tiết, nhóm của chúng tôi có thể thực hiện các đánh giá tùy chỉnh và tối ưu hóa quy trình.

Q: Lớp lót PEEK có thể dày bao nhiêu? Có phải lớp lót dày hơn luôn tốt hơn?

Trả lời: Độ dày lớp lót PEEK thường dao động từ 0,5-3,0mm. Độ dày tối ưu phụ thuộc vào các yếu tố sau:

Triết lý thiết kế: Ống composite không phải là "càng dày càng tốt". Độ dày lớp lót quá mức làm tăng độ cứng của tường, giảm tính linh hoạt và tăng chi phí (PEEK đắt hơn nhiều so với PTFE).

Cấu trúc hỗn hợp nhằm mục đích "sự kết hợp tối ưu giữa các đặc tính vật liệu bên trong và bên ngoài", lớp lót chỉ cần đáp ứng các yêu cầu về khả năng chống mài mòn và ma sát thấp, trong khi lớp bên ngoài cung cấp hỗ trợ cấu trúc và bảo vệ hóa học.

Xác định các yếu tố về độ dày:

Độ mài mòn của môi trường (nồng độ hạt, tốc độ dòng chảy)

Áp suất vận hành hệ thống

Đường kính ống

Yêu cầu về nhiệt độ

Sự giới thiệu: Cung cấp các điều kiện vận hành cụ thể của bạn (loại vật liệu, hàm lượng hạt, tốc độ dòng chảy, áp suất, nhiệt độ), nhóm của chúng tôi sẽ đề xuất giải pháp độ dày lớp lót tối ưu để đáp ứng yêu cầu về hiệu suất đồng thời giúp kiểm soát chi phí.

Hỏi: Hệ số ma sát của thành trong của ống composite lót PEEK là bao nhiêu? Nó có thể giảm áp suất bao nhiêu?

Trả lời: Lớp lót PEEK có hệ số ma sát 0,15-0,35 (trong điều kiện tự bôi trơn).

So sánh độ sụt áp (ước tính kỹ thuật):

Ở cùng một đường kính và tốc độ dòng chảy, hệ số cản ma sát của lớp lót PEEK thấp hơn đáng kể so với ống thép không gỉ và thép carbon (hệ số ma sát thép khoảng 0,5-0,8)

So với ống PTFE nguyên chất (hệ số ma sát 0,04-0,10), lớp lót PEEK có hệ số ma sát cao hơn một chút, nhưng ưu điểm của PEEK nằm ở khả năng chống mài mòn và khả năng chịu áp lực, trong việc truyền tải môi trường có độ mài mòn cao, thành ống PTFE nhanh chóng phát triển các rãnh do xói mòn, độ nhám bề mặt tăng mạnh và độ sụt áp thực tế tăng nhanh. Lớp lót PEEK duy trì bề mặt nhẵn lâu dài, mang lại độ sụt áp ổn định hơn và thấp hơn trong toàn bộ vòng đời

Sự giới thiệu: Đối với các ứng dụng vận chuyển đường dài hoặc tốc độ cao, ưu điểm giảm áp suất lâu dài của lớp lót PEEK là đặc biệt đáng kể — giảm đáng kể chi phí năng lượng bơm.

Hỏi: Có thể sử dụng ống composite lót PEEK để chuyển axit sulfuric đậm đặc không?

Đáp: ❌ Không.

PEEK chỉ tan trong axit sunfuric đậm đặc, nó sẽ tan nhanh và thất bại trong môi trường axit sunfuric đậm đặc. Trong khi lớp ngoài PTFE chống lại axit sunfuric đậm đặc thì lớp lót PEEK tiếp xúc trực tiếp với môi trường và không thể chịu được sự ăn mòn của axit sunfuric đậm đặc.

Các lựa chọn thay thế:

Chuyển axit sunfuric đậm đặc → Chọn ống PTFE nguyên chất (Teflon nguyên chất chống lại axit sunfuric đậm đặc)

Hoặc chọn Ống PTFE chứa đầy PPL (cả PPL và PTFE đều chống lại axit sulfuric đậm đặc)

Phương tiện truyền thông khác:Ngoài axit sulfuric đậm đặc, lớp lót PEEK còn chống lại axit sulfuric loãng, axit clohydric, axit nitric, kiềm mạnh, dung môi hữu cơ, dầu, hydrocarbon, hơi nước ở nhiệt độ cao, v.v.

Hỏi: Những hạn chế chính của ống composite PTFE lót PEEK là gì?

MỘT:

Giới hạn nhiệt độ: Nhiệt độ làm việc liên tục 250°C, thấp hơn nhiệt độ 260°C của ống chứa đầy PPL. Đối với các yêu cầu nhiệt độ cao hơn, hãy xem xét ống chứa đầy PPL

Axit sulfuric đậm đặc không tương thích: PEEK hòa tan trong axit sunfuric đậm đặc, để chuyển axit sunfuric đậm đặc, hãy chọn ống PTFE nguyên chất hoặc ống chứa đầy PPL

Trị giá: Nguyên liệu thô PEEK đắt tiền, khiến ống composite đắt hơn ống PTFE nguyên chất và ống chứa đầy PPL.

Tuy nhiên, trong các ứng dụng đòi hỏi độ mài mòn cao + ăn mòn cao, tuổi thọ dài hơn đáng kể so với ống PTFE nguyên chất mang lại tổng chi phí sở hữu (TCO) thấp hơn đáng kể

Hệ số ma sát cao hơn một chút so với PTFE: Đối với các ứng dụng ma sát cực thấp (như ống dụng cụ chính xác) không bị mài mòn, ống PTFE nguyên chất có thể phù hợp hơn

Quy tắc quyết định nhanh:

Cần khả năng chống mài mòn + ma sát thấp + chống ăn mòn cho đường ống truyền chất lỏng → Ống composite lót PEEK là giải pháp tối ưu.

Phớt tĩnh hoặc đường ống không mài mòn → ống PTFE nguyên chất tiết kiệm chi phí hơn.

Nhiệt độ cực cao (>250°C) + ứng dụng ăn mòn → Ống chứa đầy PPL phù hợp hơn.
