Tấm đúc và khuôn PTFE

Các sản phẩm Tấm đúc và Tấm đúc PTFE được sử dụng trong các ngành công nghiệp hóa chất, cơ khí và điện. Nếu bạn đang tìm nhà sản xuất và nhà cung cấp chuyên nghiệp các sản phẩm này, hãy chọn Taifno và chúng tôi có thể cung cấp dịch vụ một trạm.

Tấm Skived PTFE: Được sản xuất bằng cách cắt quay (skiving) từ phôi PTFE đúc sau khi thiêu kết. Mỏng, chính xác, chiều rộng lớn, bề mặt hoàn thiện tuyệt vời. Hãy chọn nó khi bạn cần các tấm mỏng (0,3-10mm) có dung sai độ dày chặt chẽ (± 0,02mm), chiều rộng lớn (lên đến 2700mm) và bề mặt nhẵn. Lý tưởng cho các miếng đệm, lớp lót, băng keo và vật liệu cách điện.

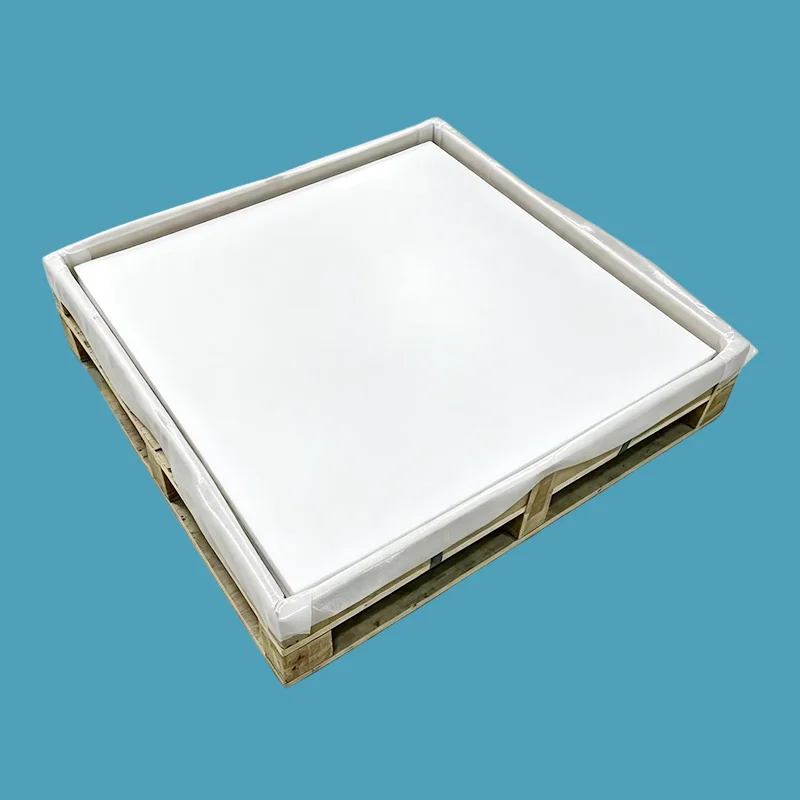

Tấm đúc PTFE: Được sản xuất bằng cách ép nén nhựa PTFE thành khuôn, sau đó nung kết. Dày, chắc chắn, tính chất cơ học tuyệt vời. Hãy chọn nó khi bạn cần các tấm dày (4-200mm) để gia công thành các bộ phận kết cấu, miếng đệm chịu lực, đế van và các bộ phận yêu cầu tính nguyên vẹn của vật liệu.

Quy trình sản xuất: Sự khác biệt là gì?

Sự khác biệt cơ bản giữa tấm PTFE đúc và tấm đúc nằm ở quy trình sản xuất.

Tấm ván trượt PTFE

Được sản xuất bằng cách nén nhựa PTFE thành phôi hình trụ, thiêu kết, sau đó cắt quay (skiving) phôi thành tấm mỏng

Sản xuất các tấm mỏng với bề mặt hoàn thiện tuyệt vời và dung sai độ dày chặt chẽ

Có sẵn với chiều rộng lớn lên tới 2700mm

Tấm đúc PTFE

Được sản xuất bằng cách ép nén nhựa PTFE thành khuôn phẳng dưới áp lực, sau đó thiêu kết

Sản xuất các tấm dày, dày đặc với tính toàn vẹn cơ học cao

Các loại có đặc (thủy tinh, carbon, than chì, MoS₂, đồng) chủ yếu có sẵn ở dạng tấm đúc

Đặc điểm chính của trang bị bỏ qua

Ưu điểm chính:

Độ dày chính xác: lý tưởng cho các ứng dụng yêu cầu dung sai độ dày chặt chẽ

Chiều rộng lớn: rộng tới 2700mm, thích hợp cho gioăng mặt bích lớn

Bề mặt nhẵn: bề mặt hoàn thiện tuyệt vời, sẵn sàng để sử dụng

Linh hoạt: có thể được cung cấp ở dạng cuộn cho máy đo mỏng

Đặc điểm chính của tấm đúc

Ưu điểm chính:

Cổ phiếu dày: lý tưởng để gia công thành các bộ phận tùy chỉnh

Cấu trúc dày đặc: độ bền cơ học tuyệt vời

Tính toàn vẹn về cấu trúc: thích hợp cho các ứng dụng chịu tải

Có sẵn các loại đã được làm đầy: thủy tinh, cacbon, than chì, MoS₂, đồng để nâng cao các đặc tính

Hướng dẫn so sánh và lựa chọn

Tấm bị bỏ qua và Tấm đúc

Hướng dẫn lựa chọn nhanh

Ứng dụng chính

Thông số kỹ thuật

Thuộc tính tấm PTFE

Các kích thước có sẵn của tờ Skived

Kích thước có sẵn của tấm đúc

Đảm bảo chất lượng

Nhựa PTFE nguyên chất 100% — không nghiền lại, không có vật liệu tái chế

Truy xuất nguồn gốc đầy đủ — giấy chứng nhận vật liệu có sẵn theo yêu cầu

Sản xuất Chính xác — dung sai độ dày chặt chẽ cho các tấm bị trượt

Có sẵn các loại tuân thủ FDA — PTFE nguyên chất đáp ứng các yêu cầu của FDA

Có sẵn các loại đã điền sẵn — thủy tinh, cacbon, than chì, MoS₂, đồng

Khả năng kích thước lớn — tấm trượt rộng tới 2700mm, tấm đúc có kích thước lên tới 2000×2000mm

Thời gian thực hiện — kích thước tiêu chuẩn còn trong kho (24-48 giờ); kích thước tùy chỉnh 5-15 ngày

Nghiên cứu điển hình

Một công ty hóa dầu ở Phúc Kiến, Trung Quốc, thường xuyên phải đối mặt với các vấn đề về bịt kín trong hệ thống mặt bích trao đổi nhiệt hoạt động trong điều kiện khắc nghiệt ở áp suất 2,5 MPa và nhiệt độ 180°C. Các miếng đệm cao su nguyên bản đã bị lão hóa nhanh, sưng tấy và suy giảm hiệu suất do tiếp xúc liên tục với môi trường hóa học và nhiệt độ cao, dẫn đến việc phải thay miếng đệm thường xuyên, tăng chi phí bảo trì và có thể bị gián đoạn sản xuất.

Để cải thiện độ tin cậy bịt kín, công ty đã thay thế các miếng đệm cao su truyền thống bằng các miếng đệm được cắt chính xác được sản xuất từ ​​các tấm PTFE đúc. PTFE có khả năng kháng hóa chất tuyệt vời, ổn định nhiệt độ vượt trội, đặc tính ma sát thấp và hiệu suất bịt kín lâu dài, khiến nó phù hợp cho các ứng dụng hóa dầu đòi hỏi khắt khe. Tấm PTFE đúc cung cấp mật độ vật liệu ổn định, độ ổn định kích thước tốt và khả năng chống chịu đáng tin cậy chống lại môi trường xử lý ăn mòn.

Sau khi triển khai, các miếng đệm cắt tấm đúc khuôn PTFE duy trì được hiệu suất bịt kín ổn định khi vận hành liên tục ở áp suất 2,5 MPa và 180°C. So với giải pháp gioăng cao su trước đây, tuổi thọ sử dụng đã được kéo dài từ khoảng 3 tháng lên hơn 2 năm, giúp giảm đáng kể tần suất bảo trì và cải thiện độ tin cậy vận hành thiết bị.

Kết quả ứng dụng:

● Thiết bị ứng dụng: Hệ thống mặt bích trao đổi nhiệt hóa dầu

● Điều kiện hoạt động: Áp suất 2,5 MPa / nhiệt độ 180°C

● Giải pháp gốc: Gioăng cao su

● Giải pháp thay thế: Miếng đệm cắt tấm PTFE đúc

● Cải thiện tuổi thọ dịch vụ: Kéo dài từ 3 tháng đến hơn 2 năm

● Lợi ích: Cải thiện khả năng kháng hóa chất, giảm thời gian dừng bảo trì, giảm chi phí thay thế và nâng cao độ tin cậy bịt kín

Trường hợp này thể hiện những ưu điểm của tấm đúc PTFE trong các ứng dụng bịt kín có tính ăn mòn hóa học, nhiệt độ cao, cung cấp giải pháp thay thế bền bỉ và đáng tin cậy cho vật liệu gioăng cao su thông thường trong ngành hóa dầu.

Câu hỏi thường gặp

Câu hỏi: Đối với tấm đúc khuôn và ván khuôn PTFE, sự khác biệt là gì và khi nào tôi nên sử dụng từng tấm?

Đáp: Tấm trượt được cắt quay từ phôi PTFE đúc sẵn. Nó tạo ra các tấm mỏng (0,3-10mm) với dung sai độ dày chặt chẽ (± 0,02mm), bề mặt nhẵn và chiều rộng lớn (lên tới 2700mm).

Sử dụng skive khi: Bạn cần những miếng đệm mỏng, lớp lót, băng cách điện hoặc miếng đệm có mặt bích lớn yêu cầu độ dày chính xác.

Tấm đúc được đúc nén trực tiếp. Nó tạo ra các tấm dày (4-200mm) có tính toàn vẹn về cấu trúc và độ bền cơ học cao.

Sử dụng khuôn khi: Bạn cần miếng đệm chịu lực, đế van, bộ phận gia công tùy chỉnh hoặc ứng dụng bịt kín cấu trúc.

Quy tắc nhanh:

Cần mỏng, chính xác, chiều rộng lớn? Bỏ qua.

Cần dày, mạnh mẽ, gia công được? Đúc.

Cả hai đều xử lý được khả năng chịu hóa chất từ ​​-180°C đến +200°C và độ pH 0-14.

Hỏi: Độ dày và phạm vi kích thước nào có sẵn cho các tấm trượt và khuôn đúc?

MỘT: Bỏ qua tờ giấy: Độ dày 0,1-10 mm (có sẵn loại dày hơn tới 30 mm). Chiều rộng lên tới 2700mm. Dung sai độ dày chặt chẽ đến ± 0,02mm đối với đồng hồ đo mỏng. Tuyệt vời cho các ứng dụng đệm lớn, nơi các tấm rộng làm giảm đường nối.

Tấm đúc: Độ dày 2-200mm. Kích thước lên tới 2000×2000mm. Dung sai độ dày kém chính xác hơn (± 0,3-1,0mm) nhưng tính toàn vẹn của vật liệu lại vượt trội. Các loại được làm đầy (thủy tinh, carbon, than chì, MoS₂, đồng) chủ yếu có sẵn ở dạng tấm đúc để nâng cao tính chất cơ học.

Chúng tôi cung cấp cả hai loại với kích thước tiêu chuẩn và kích thước tùy chỉnh. Cần một kích thước cụ thể? Gửi đặc điểm kỹ thuật của bạn để báo giá.

Hỏi: Những hạn chế và sai lầm phổ biến nhất là gì?

MỘT: Nhiệt độ: -180°C đến +200°C hoạt động liên tục.

Hóa chất: Độ bền pH 0-14, KHÔNG tương thích với kim loại kiềm nóng chảy hoặc flo nguyên tố.

Hạn chế: PTFE mềm, biến dạng dưới tải trọng kéo dài (dòng lạnh / rão). Tấm Skived mềm hơn tấm đúc do quá trình sản xuất. Tấm đúc có độ bền cơ học tốt hơn.

Hai sai lầm phổ biến:

(1) Sử dụng tấm ván trượt cho các ứng dụng kết cấu hoặc dày, thiếu độ dày và độ bền cơ học. Sử dụng tấm đúc cho các bộ phận kết cấu.

(2) Sử dụng tấm đúc cho gioăng mỏng yêu cầu dung sai chặt, dung sai độ dày lỏng lẻo hơn. Sử dụng tấm trượt cho các ứng dụng mỏng có độ chính xác cao.
