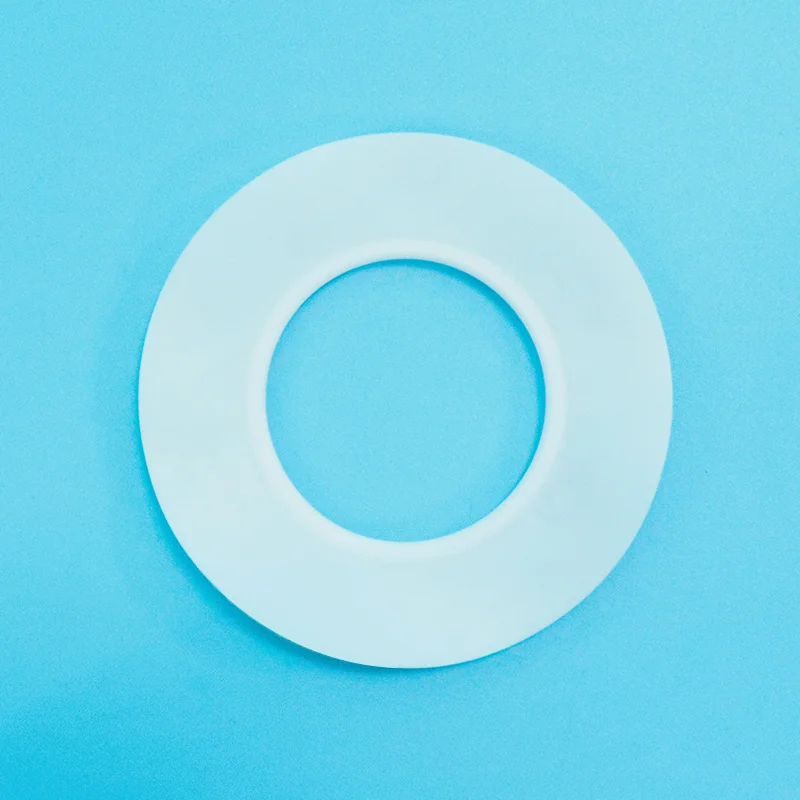

Vòng đệm phong bì loại C PTFE

Taifno là nhà sản xuất chuyên nghiệp các miếng đệm bao bọc PTFE loại C. Chúng tôi có chứng nhận ISO 9001 và ISO 14001, đồng thời các sản phẩm của chúng tôi tuân thủ các tiêu chuẩn quốc tế có thẩm quyền như CE và FDA; chúng tôi cũng cung cấp khả năng tùy chỉnh dựa trên các yêu cầu cụ thể của ngành và điều kiện hoạt động.

Miếng đệm loại C bao gồm một lớp bọc PTFE kết hợp với lõi thép không gỉ dạng sóng (có sẵn bằng thép không gỉ 304 hoặc 316). Lõi kim loại được gia cố không chỉ tăng cường độ bền kết cấu mà còn mang lại khả năng phục hồi và cải thiện khả năng chống biến động áp suất và chu trình nhiệt.

Vòng đệm phong bì loại C PTFE hoạt động như thế nào?

Vòng đệm phong bì PTFE loại C là giải pháp bịt kín gia cố được thiết kế cho môi trường hoạt động có áp suất cao và đòi hỏi khắt khe. Nó có lớp ngoài bằng PTFE kết hợp với lõi gia cố bằng thép không gỉ dạng sóng, tạo ra cấu trúc tổng hợp mang lại cả khả năng kháng hóa chất và độ bền cơ học.

Cấu trúc đệm bao gồm:

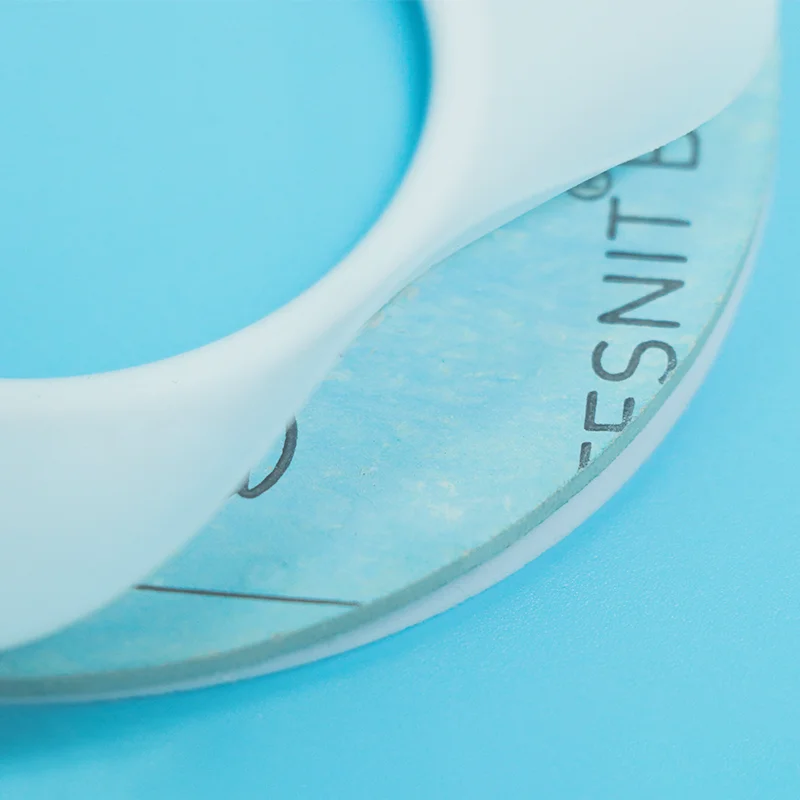

Lớp ngoài của PTFE: Lớp vỏ PTFE bao quanh hoàn toàn lớp gia cố kim loại bên trong, tạo ra bề mặt bịt kín chống ăn mòn. Nó bảo vệ miếng kim loại khỏi tiếp xúc trực tiếp với môi trường ăn mòn trong khi vẫn duy trì khả năng chống chịu tuyệt vời của PTFE với axit, kiềm, dung môi và các hóa chất khác.

Tấm thép không gỉ gia cố: Tấm lót dạng sóng bằng thép không gỉ 304 hoặc 316 bên trong hoạt động như một bộ phận hỗ trợ linh hoạt. Thiết kế giống như lò xo của nó cho phép miếng đệm phục hồi sau khi nén, duy trì áp suất bịt kín và chống biến dạng dưới tải trọng dao động.

Thiết kế niêm phong gia cố: Sự kết hợp giữa PTFE và lõi kim loại lượn sóng cho phép kết cấu Loại C duy trì hiệu suất bịt kín trong quá trình thay đổi áp suất, giãn nở nhiệt và chu kỳ vận hành lặp lại. Gia cố kim loại cải thiện độ ổn định và giảm nguy cơ đùn hoặc nổ tung trong các ứng dụng đòi hỏi khắt khe.

Ưu điểm hiệu suất chính:

Hiệu suất phục hồi nâng cao: Tấm chèn bằng thép không gỉ dạng sóng giúp phục hồi đàn hồi liên tục, giúp miếng đệm duy trì lực bịt kín sau nhiều lần nén và thay đổi nhiệt độ.

Cải thiện khả năng chịu áp lực: Lõi kim loại được gia cố hỗ trợ lớp PTFE và ngăn ngừa biến dạng quá mức, khiến nó phù hợp với các ứng dụng có áp suất cao hơn so với các miếng đệm vỏ lõi mềm tiêu chuẩn.

Thích hợp cho các ứng dụng mặt bích lớn: Hỗ trợ cấu trúc bổ sung làm cho Miếng đệm phong bì PTFE loại C trở thành lựa chọn lý tưởng cho mặt bích có đường kính lớn, đặc biệt là các hệ thống DN350+ nơi các thiết kế miếng đệm thông thường có thể thiếu đủ độ cứng.

Hướng dẫn so sánh và lựa chọn

Loại C so với Loại A so với Loại B so với Vỏ kim loại so với PTFE rắn

Hướng dẫn lựa chọn nhanh

Ứng dụng chính

Thông số kỹ thuật

Thuộc tính miếng đệm phong bì loại C PTFE

Tùy chọn lõi kim loại có sẵn

Đảm bảo chất lượng

1. 100% Virgin PTFE Resin

Đảm bảo chất lượng ổn định, khả năng kháng hóa chất tuyệt vời và hiệu suất bịt kín ổn định từ mẻ này sang mẻ khác.

2. Lõi thép không gỉ cao cấp

Được làm từ thép không gỉ 304/316 chống ăn mòn để mang lại độ bền cao và hỗ trợ đáng tin cậy dưới áp suất và chu kỳ nhiệt.

3. Đóng gói hoàn toàn bằng PTFE

Bịt kín hoàn toàn phần chèn kim loại, ngăn ngừa nguy cơ ăn mòn và đảm bảo tuổi thọ lâu dài.

4. Thiết kế gia cố dạng sóng

Cung cấp khả năng phục hồi lò xo, duy trì lực bịt kín và cải thiện khả năng chống biến động áp suất.

5. Truy xuất nguồn gốc nguyên liệu

Giấy chứng nhận vật liệu và hồ sơ sản xuất có sẵn theo yêu cầu.

6. Kích thước tùy chỉnh & Giao hàng nhanh

Kích thước mặt bích tiêu chuẩn và kích thước tùy chỉnh có sẵn. Kích thước tiêu chuẩn: 5–10 ngày; kích cỡ tùy chỉnh: 10–15 ngày.

Câu hỏi thường gặp

Hỏi: Miếng đệm phong bì PTFE loại C là gì và khi nào tôi nên sử dụng nó?

Đáp: Miếng đệm bao bọc PTFE loại C có lớp kim loại bằng thép không gỉ dạng sóng được bọc hoàn toàn trong lớp vỏ PTFE. Lõi kim loại dạng sóng mang lại khả năng phục hồi đàn hồi, khả năng chống nổ và tính toàn vẹn của cấu trúc dưới áp suất cao và chu trình nhiệt.

Sử dụng Loại C khi:Dịch vụ áp suất cao, mặt bích đường kính lớn (DN350+), điều kiện chu kỳ nhiệt và các ứng dụng trong đó khả năng chống nổ là rất quan trọng.

Khi KHÔNG sử dụng Loại C:Dịch vụ hóa học tổng hợp áp suất thấp (Loại A tiết kiệm hơn), mặt bích có đường kính nhỏ (Loại A hoặc B tiết kiệm chi phí hơn) hoặc các ứng dụng yêu cầu độ tinh khiết hóa học tối đa không có hàm lượng kim loại (Solid PTFE).

Hỏi: Loại C và miếng đệm bọc kim loại, tôi nên chọn loại nào?

Đáp: Miếng đệm loại C và miếng đệm bọc kim loại đều có lõi kim loại nhưng phục vụ các ứng dụng khác nhau.

Loại C (lõi kim loại gợn sóng): được bao bọc hoàn toàn bằng PTFE, không có kim loại lộ ra ngoài, lý tưởng cho dịch vụ hóa chất đòi hỏi phải có khả năng kháng hóa chất của PTFE. Tốt nhất cho áp suất vừa phải, chu trình nhiệt và mặt bích có đường kính lớn.

Miếng đệm bọc kim loại: lõi kim loại được phủ một phần hoặc toàn bộ bằng PTFE hoặc các vật liệu khác, mang lại khả năng chịu áp suất cực cao và chịu nhiệt độ cao. Tốt nhất cho áp suất cực cao, nhiệt độ cao (+260°C+) và các ứng dụng mà PTFE sẽ mềm hoặc dão.

Quy tắc nhanh:

Dịch vụ hóa chất, áp suất trung bình cao, chu trình nhiệt → Loại C.

Áp suất cực cao, nhiệt độ cực cao → Vỏ kim loại.

Hỏi: Những hạn chế và những sai lầm phổ biến nhất là gì?

MỘT: Nhiệt độ: Lên đến +200°C (giới hạn PTFE).

Áp lực: Cao hơn Loại A/B, phụ thuộc vào thiết kế và độ dày lõi kim loại.

Kích cỡ: Được khuyên dùng cho DN350 trở lên, lõi kim loại lượn sóng mang lại độ bền kết cấu cho đường kính lớn. Không nên dùng cho mặt bích có thành mỏng hoặc dễ vỡ, lõi kim loại cứng và có thể gây hư hỏng nếu bị siết quá chặt.

Những lỗi thường gặp:

(1) Sử dụng Loại C trên mặt bích có thành mỏng hoặc lót kính mà không điều khiển mô-men xoắn: lõi kim loại cứng có thể làm nứt các bề mặt mỏng manh; sử dụng mô-men xoắn thấp với cài đặt được kiểm soát.

(2) Siết chặt quá mức: lõi kim loại cung cấp lực bịt kín; nén quá mức làm hỏng áo khoác PTFE.

(3) Lựa chọn kích thước sai: Loại C được khuyên dùng cho DN350+; đối với kích thước nhỏ hơn, Loại A hoặc B có thể tiết kiệm hơn.
