So với các miếng đệm cao su hoặc than chì, các miếng đệm phẳng PTFE nguyên chất mang lại hiệu suất vượt trội khi xử lý các phương tiện ăn mòn, nhiệt độ khắc nghiệt và các ứng dụng đòi hỏi mức độ vệ sinh cao. Với 20 năm kinh nghiệm trong ngành PTFE, Taifno cung cấp vật liệu bịt kín phù hợp với các yêu cầu về hóa chất, nhiệt độ và độ tinh khiết cụ thể của bạn; xin vui lòng liên hệ với chúng tôi.

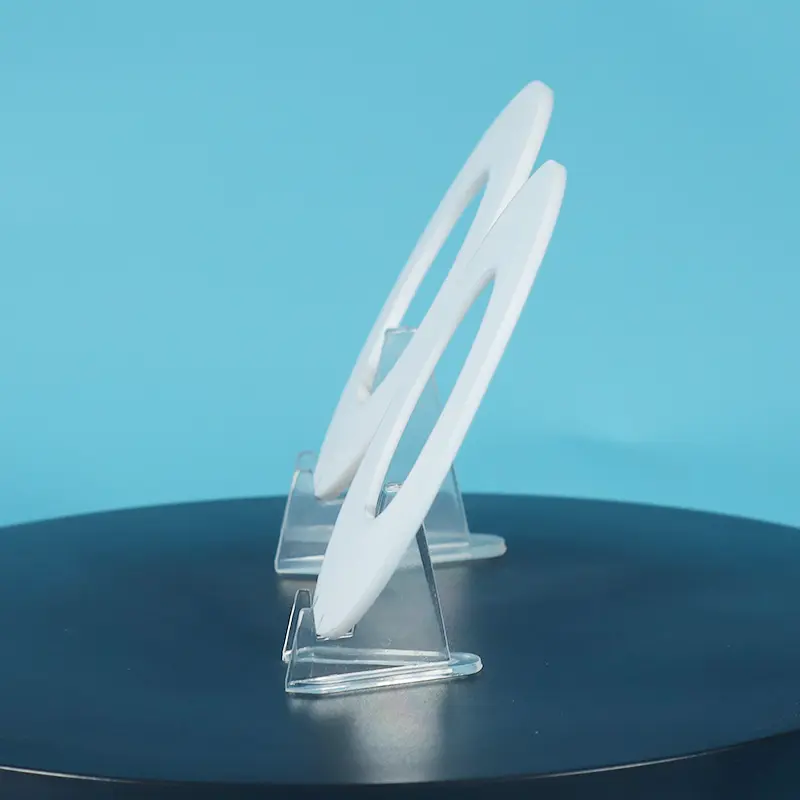

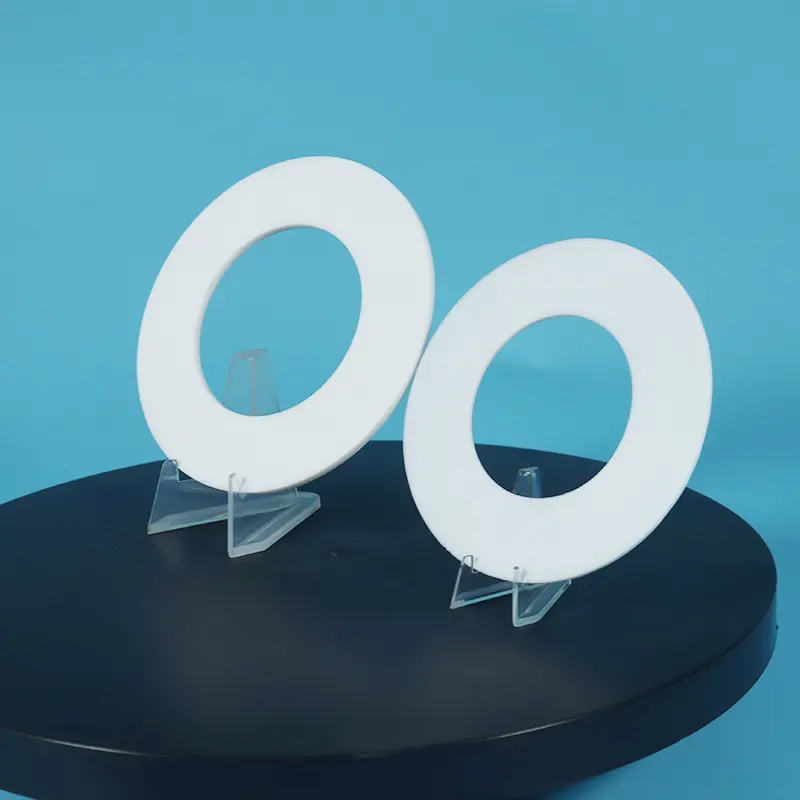

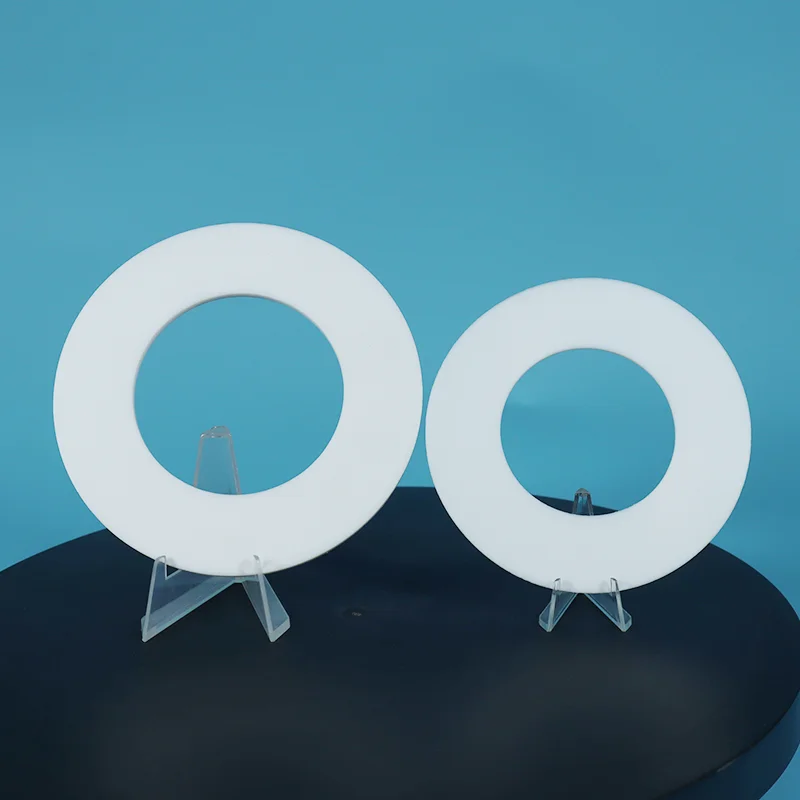

Miếng đệm PTFE (Miếng đệm Polytetrafluoroethylene) là bộ phận bịt kín được sản xuất từ nhựa PTFE thông qua quá trình gia công, đúc hoặc cắt. Vòng đệm phẳng Virgin PTFE được đánh giá cao nhờ khả năng kháng hóa chất rộng, phạm vi nhiệt độ hoạt động rộng và đặc tính không gây ô nhiễm. Chúng có sẵn ở các cấu hình bao gồm miếng đệm phẳng, miếng đệm hình chữ V, vòng piston và đế van bi.
Kháng hóa chất phổ quát (pH 0-14):Chịu được hầu hết tất cả các hóa chất công nghiệp, axit, dung môi và kiềm
Phạm vi nhiệt độ rộng (-180°C đến +200°C):Duy trì tính toàn vẹn của niêm phong từ dịch vụ đông lạnh đến nhiệt độ cao
Hệ số ma sát thấp nhất (0,05-0,10):Tự bôi trơn, giảm mài mòn trên bề mặt tiếp xúc
Bề mặt chống dính:Ngăn ngừa sự bám dính và tích tụ của giấy, dễ dàng vệ sinh
Cách điện tuyệt vời:Độ bền điện môi cao lên tới 20 kV/mm
Các loại tuân thủ FDA có sẵn:Virgin PTFE đáp ứng FDA 21 CFR 177.1550
|
Vấn đề |
PTFE giải quyết nó như thế nào |
Cái giá của việc chọn sai |
|
Cao su trương nở và phân hủy trong hóa chất |
PTFE trơ về mặt hóa học - không trương nở, không xuống cấp |
Rò rỉ, thất thoát sản phẩm, sự cố an toàn |
|
Chất đàn hồi thất bại ở nhiệt độ khắc nghiệt |
Tay cầm PTFE -180°C đến +200°C — ổn định trên toàn dải |
Dễ gãy ở nhiệt độ thấp, mềm ở nhiệt độ cao |
|
Miếng đệm kim loại bị ăn mòn |
PTFE có khả năng chống ăn mòn - độ bền pH 0-14 |
Hư hỏng, ô nhiễm thiết bị |
|
Than chì bị oxy hóa trong axit |
PTFE xử lý axit một cách dễ dàng - không bị oxy hóa |
Vòng đệm bị hỏng, khí thải thoáng qua |
|
Ô nhiễm trong quy trình thực phẩm/dược phẩm |
PTFE nguyên chất tuân thủ FDA - không thể chiết xuất được |
Thu hồi sản phẩm, phạt theo quy định |
|
Tính năng |
Vòng đệm PTFE |
Cao su/Đàn hồi |
Vòng đệm kim loại |
Miếng đệm than chì |
|
Kháng hóa chất |
★★★★★ pH 0-14 |
★★☆☆☆ giới hạn |
★★★☆☆ |
★★★★☆ |
|
Phạm vi nhiệt độ |
-180°C đến +200°C |
-40°C đến +150°C |
Lên đến 600°C+ |
Lên tới 450°C |
|
Ma sát |
★★★★★ thấp nhất |
★★★☆☆ |
★★☆☆☆ |
★★★★☆ |
|
Khả năng chống leo |
★★☆☆☆ nghèo (trinh nữ) |
★★★★☆ |
★★★★★ |
★★★☆☆ |
|
Tuân thủ FDA |
✅ Có |
⚠️ Có giới hạn |
❌ Không |
❌ Không |
|
Trị giá |
$$ |
$ |
$$$$ |
$$$ |
|
Tốt nhất cho |
Hóa chất, axit, dung môi, FDA |
Nước, không khí, dịch vụ tổng hợp |
Áp lực cực lớn, nhiệt độ cao |
Nhiệt độ cao, hơi nước |
|
Tính năng |
Trinh nữ PTFE |
đầy PTFE |
PTFE mở rộng (ePTFE) |
|
Kháng hóa chất |
★★★★★ pH 0-14 |
★★★★☆ phụ thuộc vào chất độn |
★★★★★ pH 0-14 |
|
Khả năng chống leo |
★★☆☆☆ nghèo |
★★★★☆ được cải thiện |
★★★★☆ xuất sắc |
|
sự phù hợp |
★★☆☆☆ cứng nhắc |
★★☆☆☆ |
★★★★★ xuất sắc |
|
Tuân thủ FDA |
✅ Có |
⚠️ Phụ thuộc vào chất làm đầy |
✅ Có |
|
Tốt nhất cho |
Độ tinh khiết cao, ứng dụng FDA |
Áp suất cao, độ bền cơ học |
Mặt bích bị hư hỏng, mô-men xoắn thấp |
|
Nếu ứng dụng của bạn là... |
Chọn... |
Tại sao |
|
Thực phẩm, dược phẩm, hóa chất sạch, tuân thủ FDA |
Trinh nữ PTFE |
Độ tinh khiết tối đa, tuân thủ FDA |
|
Yêu cầu áp suất cao, tải trọng cao, khả năng chống leo |
đầy PTFE |
Cải thiện độ bền cơ học |
|
Mặt bích bị hư hỏng, thô hoặc cong vênh |
ePTFE |
Phù hợp với sự bất thường, mô-men xoắn thấp |
|
Mặt bích lót kính, bề mặt dễ vỡ |
ePTFE hoặc miếng đệm phong bì |
Mô-men xoắn thấp, nhẹ nhàng trên mặt bích |
|
Chất ăn da mạnh, bột giấy và giấy |
PTFE chứa đầy Bari Sulfate |
Khả năng tương thích hóa học + giảm độ rão |
|
Tản nhiệt, ma sát thấp, phốt động |
PTFE chứa đầy than chì |
Độ dẫn nhiệt, độ mài mòn thấp |
|
Ngành công nghiệp |
Ứng dụng |
Tại sao là PTFE |
|
Xử lý hóa chất |
Mặt bích ống, máy bơm, van, lò phản ứng |
Kháng hóa chất pH 0-14 |
|
Dược phẩm |
Thiết bị chế biến vô trùng, sản xuất API |
Tuân thủ FDA, không gây ô nhiễm |
|
Thực phẩm & Đồ uống |
Kết nối vệ sinh, thiết bị chế biến |
Tuân thủ FDA, không dính, dễ dàng vệ sinh |
|
Dầu khí |
Mặt bích nhà máy lọc dầu, đường ống - hydrocarbon, H₂S |
Kháng hóa chất, phạm vi nhiệt độ rộng |
|
Phát điện |
Hệ thống hơi nước, nước làm mát |
Khoảng -180°C đến +200°C |
|
Nước & Nước thải |
Mặt bích nhà máy xử lý, kết nối máy bơm |
Chống ăn mòn, không gây ô nhiễm |
|
Chất bán dẫn |
Phân phối hóa chất có độ tinh khiết cao |
Chất liệu siêu tinh khiết, không thể chiết xuất |
|
tham số |
Giá trị |
|
Phạm vi nhiệt độ |
-180°C đến +200°C |
|
Phạm vi áp suất |
Lên đến 80 bar (tùy thuộc vào loại, độ dày và thiết kế) |
|
Phạm vi pH |
0-14 - kháng hóa chất phổ quát |
|
Tỉ trọng |
2,10-2,40 g/cm³ |
|
Độ bền kéo |
≥15 MPa (nguyên chất) |
|
Hệ số ma sát |
0,05-0,10 |
|
Độ bền điện môi |
Lên đến 20 kV/mm |
|
Hấp thụ nước |
<0,01% |
|
Vật liệu |
100% Virgin PTFE hoặc các hợp chất chứa đầy |
|
Phạm vi kích thước |
Độ dày (mm) |
Ghi chú |
|
DN15 đến DN600+ |
0,5 – 6,0 |
Kích thước tiêu chuẩn trong kho |
|
Kích thước tùy chỉnh |
Có sẵn theo yêu cầu |
Cắt theo đặc điểm kỹ thuật |
Chất liệu nhựa nguyên chất 100% — không nghiền lại, không có vật liệu tái chế
Truy xuất nguồn gốc đầy đủ — giấy chứng nhận vật liệu có sẵn theo yêu cầu
Có sẵn các loại tuân thủ FDA — đáp ứng FDA 21 CFR 177.1550
Sản xuất theo yêu cầu — có sẵn ở nhiều kích cỡ, độ dày và hình dạng khác nhau
Thời gian thực hiện — kích thước tiêu chuẩn còn trong kho (24-48 giờ); kích thước tùy chỉnh 5-10 ngày
Một nhà máy giấy ở Quảng Đông, Trung Quốc thường xuyên gặp phải sự cố bịt kín trong hệ thống ngưng tụ hơi nước hoạt động ở nhiệt độ 180°C và áp suất 1,6 MPa. Hệ thống trải qua hai chu kỳ nhiệt mỗi ngày, khiến kết nối mặt bích bị giãn nở và co lại nhiều lần. Các miếng đệm PTFE nguyên chất ban đầu bị biến dạng từ biến và giảm hiệu suất bịt kín trong chu kỳ nhiệt liên tục, cần phải thay thế khoảng một tháng một lần. Bảo trì thường xuyên không chỉ làm tăng chi phí vận hành mà còn ảnh hưởng đến độ tin cậy của thiết bị và hiệu quả sản xuất.
Để giải quyết vấn đề này, nhà máy đã thay thế các miếng đệm PTFE nguyên chất thông thường bằng các miếng đệm PTFE chứa đầy thủy tinh được sản xuất từ các tấm PTFE gia cố bằng sợi thủy tinh. So với PTFE không chứa đầy, PTFE chứa đầy thủy tinh mang lại cường độ nén được cải thiện, tăng cường độ ổn định kích thước và khả năng chống leo và dòng lạnh tốt hơn trong điều kiện nhiệt độ và áp suất cao. Những đặc tính cơ học nâng cao này làm cho nó phù hợp hơn cho các ứng dụng liên quan đến chu kỳ nhiệt lặp đi lặp lại và các yêu cầu bịt kín mặt bích dài hạn.
Sau khi lắp đặt, các miếng đệm PTFE chứa đầy thủy tinh duy trì hiệu suất bịt kín ổn định khi vận hành liên tục ở 180°C, 1,6 MPa và hai chu kỳ nhiệt mỗi ngày. Khoảng thời gian thay thế miếng đệm được kéo dài đáng kể từ khoảng 1 tháng đến 14 tháng, giúp giảm đáng kể tần suất bảo trì và cải thiện độ tin cậy của hệ thống ngưng tụ hơi nước.
● Thiết bị ứng dụng:Hệ thống ngưng tụ hơi nước trong nhà máy giấy
● Điều kiện hoạt động:Nhiệt độ 180°C / áp suất 1,6 MPa / 2 chu kỳ nhiệt mỗi ngày
● Giải pháp gốc:Miếng đệm PTFE nguyên chất
● Giải pháp thay thế:Miếng đệm PTFE chứa đầy thủy tinh
● Cải thiện tuổi thọ dịch vụ:Kéo dài từ 1 tháng lên 14 tháng
● Lợi ích chính:Cải thiện khả năng chống rão, ổn định kích thước tốt hơn, giảm tần suất bảo trì và nâng cao độ tin cậy bịt kín lâu dài
Trường hợp này nêu bật những ưu điểm của vật liệu PTFE chứa đầy thủy tinh trong các ứng dụng bịt kín ở nhiệt độ cao với chu kỳ nhiệt thường xuyên, mang lại giải pháp bền hơn so với các miếng đệm PTFE nguyên chất tiêu chuẩn cho các môi trường công nghiệp đòi hỏi khắt khe.
Trả lời: Miếng đệm PTFE (miếng đệm polytetrafluoroethylene) là bộ phận bịt kín dùng để ngăn chặn rò rỉ giữa mặt bích và mối nối đường ống. Vòng đệm phẳng Virgin PTFE được ưa chuộng hơn cao su và kim loại vì chúng có khả năng kháng hóa chất phổ biến (pH 0-14), cao su phồng lên trong hóa chất và ăn mòn kim loại.
Chúng cũng cung cấp phạm vi nhiệt độ rộng (-180°C đến +200°C), bề mặt chống dính và các cấp độ tuân thủ FDA cho các ứng dụng thực phẩm và dược phẩm.
Khi nào nên sử dụng PTFE: Hóa chất mạnh, nhiệt độ khắc nghiệt, quy trình do FDA quản lý và các ứng dụng không thể chấp nhận được sự nhiễm bẩn.
Khi nào KHÔNG nên sử dụng PTFE: Kim loại kiềm nóng chảy, nguyên tố flo ở nhiệt độ cao hoặc các ứng dụng đòi hỏi độ bền cơ học cao mà không cần gia cố bằng chất độn.
Trả lời: Virgin Virgin PTFE Flat Gasket được làm từ nhựa PTFE nguyên chất, không chứa chất độn và có độ tinh khiết cũng như khả năng kháng hóa chất cao nhất, là lựa chọn ưu tiên cho quá trình chế biến dược phẩm và tiếp xúc với thực phẩm theo quy định của FDA.
Vòng đệm phẳng Virgin PTFE được làm đầy kết hợp các chất phụ gia như thủy tinh, bari sunfat hoặc cacbon để cải thiện độ bền cơ học và giảm độ rão, khiến chúng phù hợp cho các ứng dụng áp suất cao hơn. PTFE chứa đầy là loại phổ biến nhất được sử dụng trong công nghiệp nói chung.
Các miếng đệm PTFE mở rộng (ePTFE) được sản xuất bằng cách kéo giãn PTFE nguyên chất để tạo ra vật liệu có khả năng nén cao, phù hợp, bịt kín hiệu quả trên các bề mặt mặt bích gồ ghề, hư hỏng hoặc không đều ở mức tải bu lông thấp hơn. Không giống như PTFE chứa đầy, ePTFE duy trì khả năng kháng hóa chất hoàn toàn của PTFE nguyên chất vì không có chất phụ gia nào được đưa vào.
MỘT: Nhiệt độ: -180°C đến +200°C hoạt động liên tục.
Hóa chất: Độ bền pH 0-14, KHÔNG tương thích với kim loại kiềm nóng chảy hoặc flo nguyên tố ở nhiệt độ cao.
Hạn chế: PTFE có khả năng chống rão kém (dòng chảy lạnh), nó bị biến dạng dưới áp suất cao trong thời gian dài. PTFE còn có độ bền cơ học thấp, không thích hợp chịu tác động áp suất cao nếu không có chất độn gia cố.
Ba sai lầm phổ biến:
(1) Sử dụng PTFE nguyên chất trong dịch vụ áp suất cao: nó biến dạng dưới tải trọng liên tục; sử dụng đầy PTFE.
(2) Vặn quá chặt: PTFE mềm; nén quá mức gây ra hiện tượng rão và rò rỉ. Sử dụng cờ lê lực.
(3) Lựa chọn sai loại: không phải tất cả gioăng phẳng Virgin PTFE đều giống nhau; chọn nguyên chất vì độ tinh khiết, đầy sức mạnh, ePTFE cho sự phù hợp. Chúng tôi bao gồm các thông số kỹ thuật lắp đặt với mỗi đơn hàng.
Cần giúp đỡ để chọn đúng lớp? Hãy liên hệ với chúng tôi về nhiệt độ, áp suất và phương tiện của bạn, chúng tôi đề xuất loại PTFE phù hợp trong vòng 24 giờ.
