Con dấu năng lượng lò xo loại U

Lò xo bên trong phốt được cấp năng lượng bằng lò xo kiểu chữ U cung cấp lực bịt kín trong điều kiện áp suất bằng không; Khi áp suất hệ thống đi vào khoang hình chữ U, nó buộc môi bịt kín vào trục chặt hơn, áp suất càng cao thì phớt càng chặt.

Hơn nữa, vật liệu PTFE có khả năng kháng hóa chất phổ biến tuyệt vời và phạm vi nhiệt độ hoạt động rộng từ -180°C đến +200°C; nó hỗ trợ áp suất lên tới 40 MPa (động) / 60 MPa (tĩnh) và tốc độ tuyến tính lên tới 15 m/s, khiến nó phù hợp với nhiều điều kiện vận hành.

Con dấu năng lượng lò xo loại U là gì?

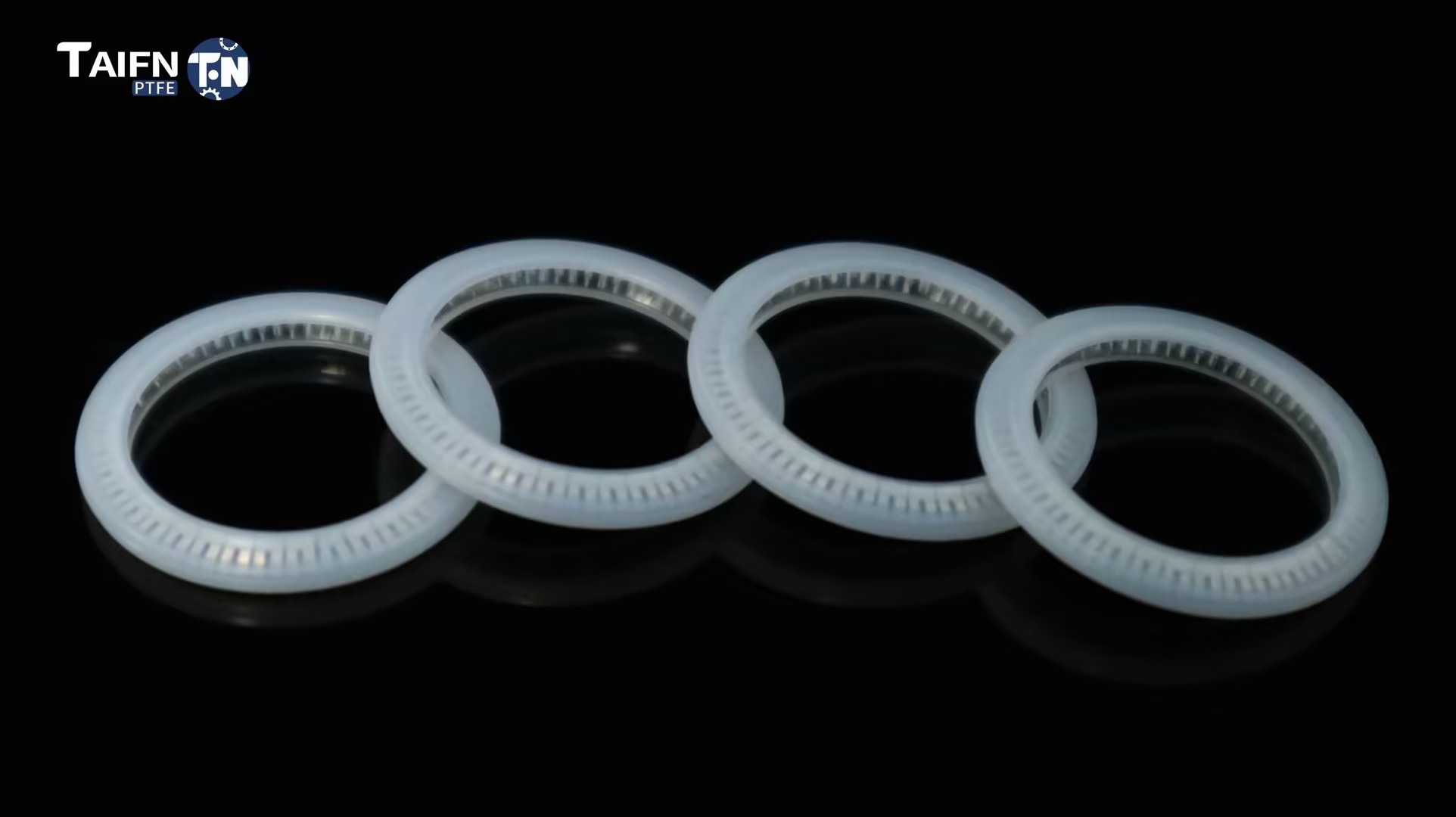

Con dấu năng lượng bằng lò xo loại chữ U là một chiếc áo khoác hình chữ U bằng nhựa PTFE có lò xo kim loại bên trong. Nó là một bộ phận bịt kín một chiều được thiết kế cho các ứng dụng dạng thanh (bịt kín bên trong) hoặc piston (bịt kín bên ngoài).

Nó hoạt động như thế nào:

Áp suất bằng không: Lò xo cung cấp lực bịt kín ban đầu, bịt kín ngay cả khi hệ thống không được điều áp

Dưới áp lực: Áp suất của hệ thống đi vào khoang chữ U và đẩy môi bịt kín vào bề mặt tiếp xúc mạnh hơn, áp suất = bịt kín hơn

Tự cung cấp năng lượng: Lò xo bù đắp cho sự hao mòn, dung sai phần cứng và chu trình nhiệt, duy trì lực bịt kín theo thời gian

Loại U và Loại V: Bạn cần loại nào?

Tại sao chọn loại chữ U?

Hướng dẫn so sánh và lựa chọn

Loại chữ U so với vòng chữ O so với loại chữ V

Hướng dẫn lựa chọn nhanh

Ứng dụng chính

Ứng dụng trong thế giới thực

Nghiên cứu điển hình 1: Bơm hóa chất - Tuổi thọ cao hơn gấp 3 lần

Thách thức: Một nhà máy hóa chất đang thay vòng chữ O bằng cao su trên máy bơm piston xử lý dung môi 2-3 tháng một lần do bị phồng và cứng lại, gây gián đoạn sản xuất.

Giải pháp: Lắp phốt được cấp năng lượng bằng lò xo kiểu chữ U với lớp bọc PTFE chứa đầy carbon và lò xo bằng thép không gỉ 316. Thiết kế rãnh tiêu chuẩn AS568A được duy trì.

Kết quả: Miếng đệm có tuổi thọ hơn 9 tháng, dài gấp 3 lần so với cao su. Không rò rỉ. Khoảng thời gian bảo trì kéo dài từ nhiều tuần đến các mùa.

Nghiên cứu điển hình 2: Chất độn dược phẩm - Tuân thủ FDA

Thách thức: Máy chiết rót dược phẩm cần có con dấu để xử lý sản phẩm vô trùng bằng van quay. Vòng chữ O bằng cao su không thể vượt qua thử nghiệm có thể chiết xuất của FDA.

Giải pháp: Cung cấp phớt lò xo kiểu chữ U với vỏ ngoài bằng PTFE nguyên chất và lò xo bằng thép không gỉ 316. Chất liệu đạt tiêu chuẩn FDA. Cung cấp đầy đủ tài liệu.

Kết quả: Đã vượt qua thử nghiệm về chất có thể chiết xuất của FDA. Seal sống sót qua các chu kỳ khử trùng CIP/SIP lặp đi lặp lại. Không có sự thay thế trong 18 tháng.

Lưu ý: Kết quả trường hợp thực tế khác nhau tùy theo điều kiện ứng dụng. Liên hệ với chúng tôi để có khuyến nghị dành riêng cho ứng dụng.

Thông số kỹ thuật

Thuộc tính sản phẩm

Tùy chọn chất liệu áo khoác

Tùy chọn vật liệu mùa xuân

Tùy chọn loại lò xo

Đảm bảo chất lượng Taifno

Nhựa PTFE nguyên chất 100% — không cần nghiền lại, không có vật liệu tái chế. Chất lượng ổn định từ đợt này đến đợt khác.

Được gia công CNC chính xác — Không tốn chi phí khuôn mẫu. Kích thước tùy chỉnh từ đường kính 5mm đến 3300mm.

Truy xuất nguồn gốc đầy đủ — Mỗi lô đều có thể truy xuất nguồn gốc từ nguyên liệu thô đến con dấu thành phẩm. Giấy chứng nhận vật liệu theo yêu cầu.

Được chứng nhận ISO 9001 — Quy trình sản xuất được chứng nhận theo hệ thống quản lý chất lượng ISO.

Có sẵn các loại tuân thủ FDA — Virgin PTFE đáp ứng các yêu cầu của FDA 21 CFR 177.1550 và BfR.

Hợp kim lò xo có sẵn — tiêu chuẩn 301/316 SS; Elgiloy, Hastelloy, Inconel cho những điều kiện khắc nghiệt.

Khả năng tương thích rãnh tiêu chuẩn — Phù hợp với các rãnh vòng chữ O tiêu chuẩn AS568A, DIN 3771.

Câu hỏi thường gặp

Hỏi: Con dấu năng lượng bằng lò xo loại U là gì và khi nào tôi nên sử dụng nó?

Đáp: Áo khoác hình chữ U bằng nhựa PTFE có lò xo kim loại bên trong. Bịt kín từ áp suất bằng 0 đến áp suất cao (lên đến 60 MPa) trên trục chuyển động.

Sử dụng nó khi vòng chữ O hoặc vòng đệm cao su bị hỏng, trên thanh piston, thân van và các ứng dụng động xử lý các hóa chất mạnh, nhiệt độ khắc nghiệt hoặc áp suất cao.

Loại chữ U và loại V: Loại chữ U là loại bịt kín hướng tâm, dành cho cần piston và thân van. Loại V là loại bịt kín theo trục, dành cho mặt bích và nắp.

Nếu bạn đang bịt kín một thanh chuyển động: chọn loại chữ U.

Nếu bịt kín mặt bích hoặc nắp: chọn loại chữ V.

Hỏi: Con dấu lò xo loại U có giá bao nhiêu?

Đáp: Chi phí phụ thuộc vào đường kính, chất liệu vỏ ngoài, hợp kim lò xo, loại lò xo và số lượng. Kích thước tiêu chuẩn bắt đầu ở khoảng X−X−Y. Kích thước tùy chỉnh được trích dẫn trên mỗi bản vẽ.

Chi phí tác động của hợp kim lò xo: 301/316 SS (tiêu chuẩn, chi phí thấp nhất) → Elgiloy/Hastelloy (ăn mòn cực độ/nhiệt độ cao, chi phí cao hơn).

Chi phí tác động của loại lò xo: Xoắn ốc (tải trọng cao hơn) so với công xôn (cạo động) so với lò xo chữ V (ma sát thấp).

Hỏi: Các giới hạn và lỗi cài đặt phổ biến nhất là gì?

MỘT: Nhiệt độ: -180°C đến +200°C (tùy theo cấp độ).

Áp lực: lên tới 40 MPa (động) / 60 MPa (tĩnh).

Tốc độ: lên tới 15 m/s (chuyển động qua lại), lên đến 1-3 m/s (quay).

Giới hạn hóa học:

Áo khoác PTFE: không dùng cho kim loại kiềm nóng chảy hoặc flo nguyên tố.

Chứa đầy thủy tinh: không dành cho HF hoặc chất kiềm mạnh.

Chứa đầy carbon: không dành cho chất oxy hóa mạnh.

Ba sai lầm phổ biến:

(1) Làm hỏng môi trong quá trình lắp đặt: kiểm tra trước khi lắp đặt.

(2) Thiết kế rãnh quá chặt hoặc không đúng cách: Phớt chữ U phù hợp với các rãnh vòng chữ O AS568A tiêu chuẩn. Kích thước sai làm hỏng con dấu.

(3) Lắp đặt ngược: Phớt chữ U có tính định hướng. Cửa chữ U phải đối diện với phía áp suất (nơi áp suất đi vào chữ "U").
