Taifno là nhà sản xuất chuyên cung cấp các bộ phận PTFE được gia công theo yêu cầu. Nhóm chuyên gia của chúng tôi sản xuất các thành phần dựa trên bản vẽ CAD, tệp PDF hoặc thậm chí là bản phác thảo vẽ tay của bạn. Chúng tôi làm việc với nhiều loại vật liệu, bao gồm PTFE nguyên chất và các loại chất độn khác nhau (chẳng hạn như sợi thủy tinh, sợi carbon, molypden disulfide, đồng, PEEK, v.v.), mỗi loại được thiết kế để đáp ứng các yêu cầu hiệu suất cụ thể.
Yêu cầu báo giá ngay hôm nay; chúng tôi sẽ trả lời trong vòng 24 giờ để thảo luận về giải pháp, giá cả và cung cấp mẫu miễn phí.

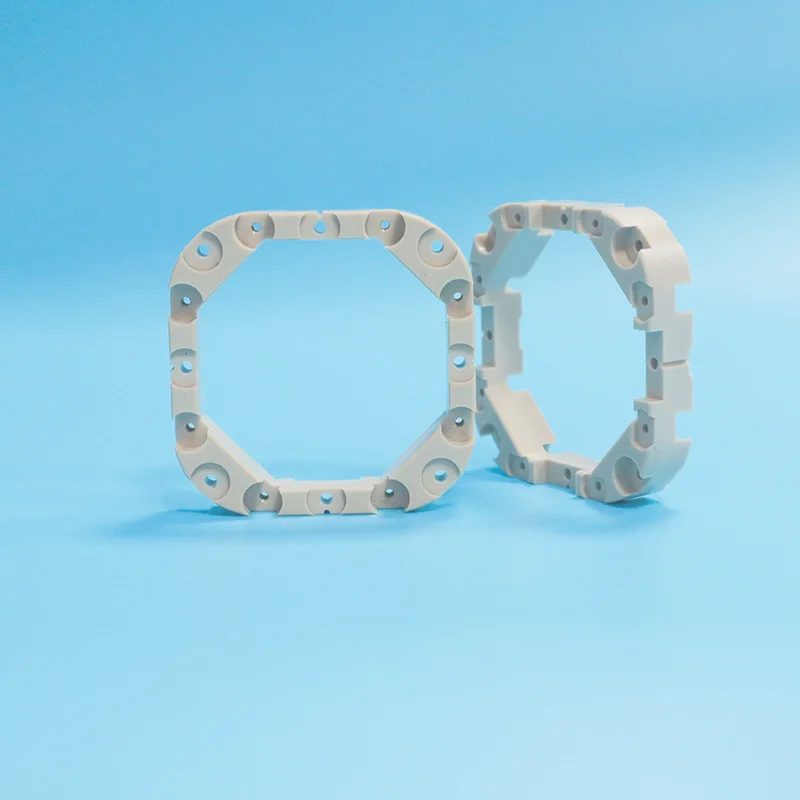

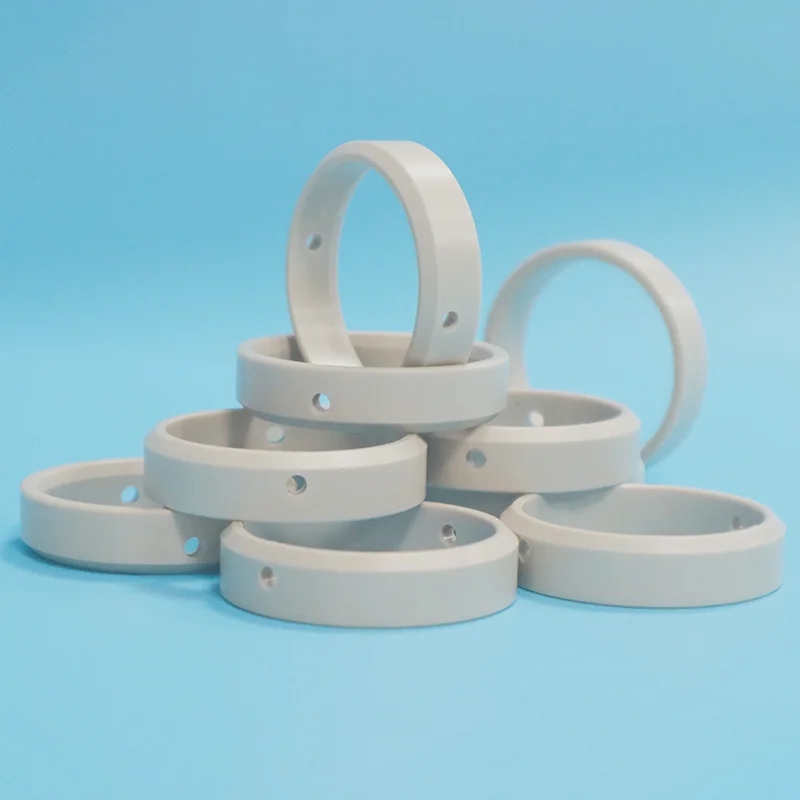

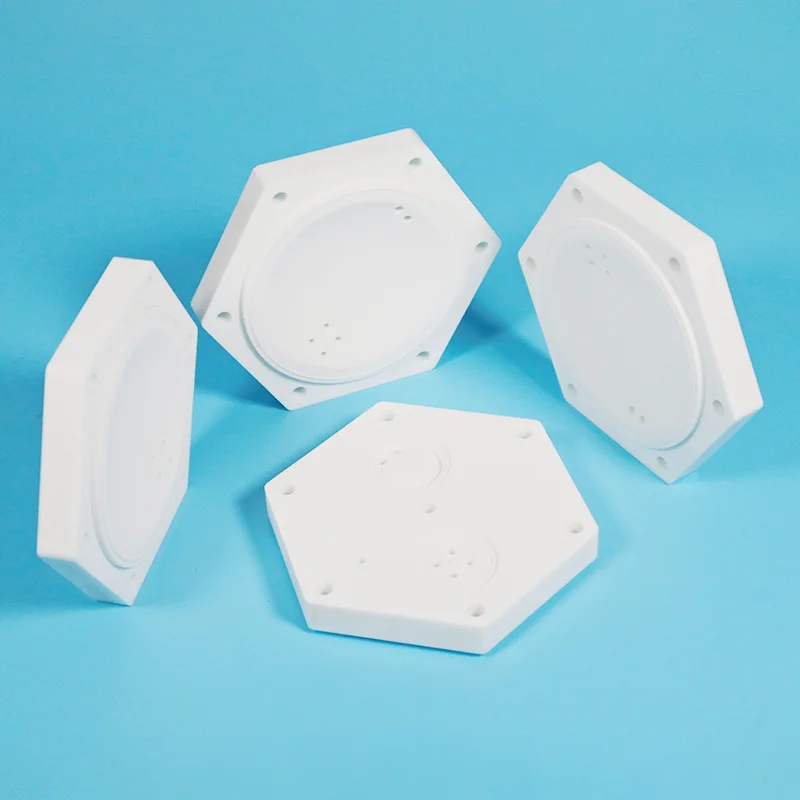

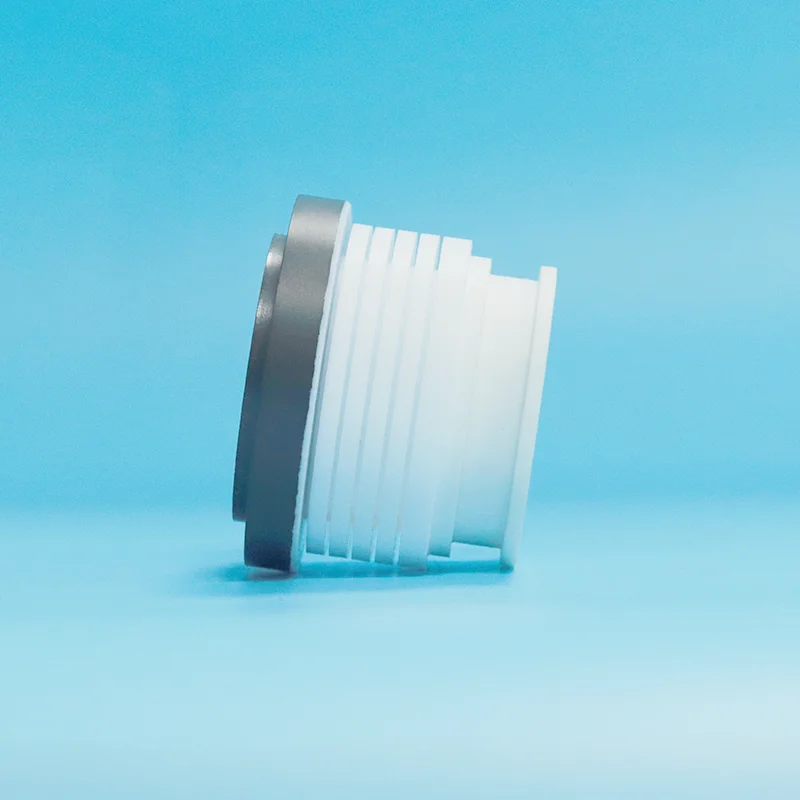

Các bộ phận tùy chỉnh của PTFE là các bộ phận được đúc hoặc gia công chính xác được sản xuất từ nhựa PTFE theo thông số kỹ thuật chính xác của bạn, không phải là tiêu chuẩn có sẵn. Bạn cần chúng khi kích thước tiêu chuẩn không phù hợp, mặt bích của bạn không đạt tiêu chuẩn hoặc ứng dụng của bạn yêu cầu hình dạng, dung sai hoặc loại vật liệu cụ thể.

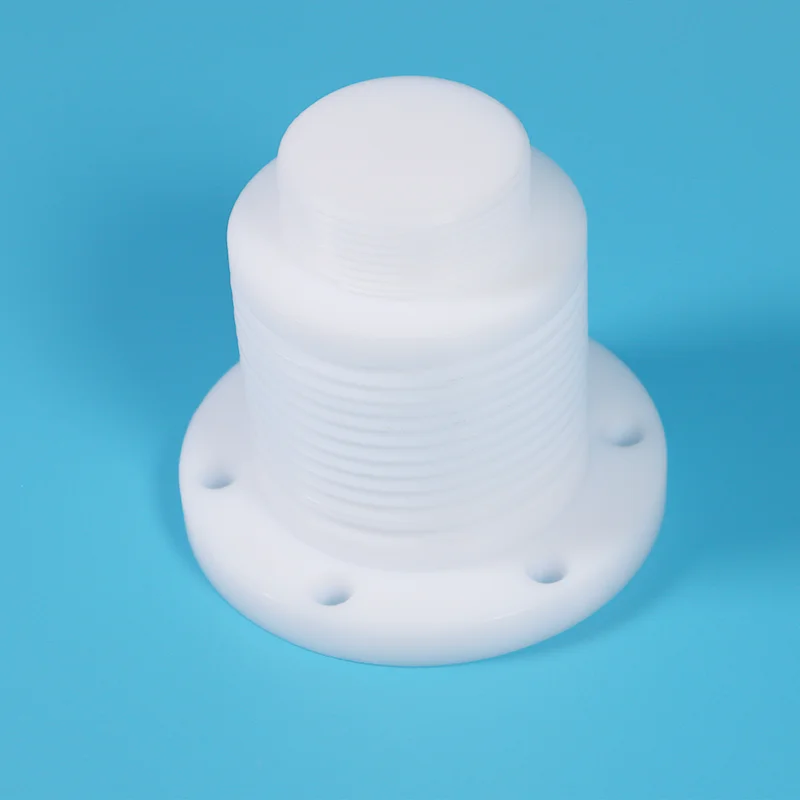

Ví dụ: Miếng đệm tùy chỉnh, đế van, vòng piston, miếng đệm ổ trục, ống thổi, chất cách điện, bất kỳ hình dạng nào bạn có thể vẽ, chúng tôi có thể làm từ PTFE.
Đặc điểm vật liệu chính:
Độ trơ hóa học: Chống được hầu hết tất cả các hóa chất, axit, kiềm, dung môi, hydrocarbon
Phạm vi nhiệt độ: Hoạt động liên tục từ -180°C đến +200°C (ngắn hạn lên đến +300°C)
Ma sát thấp nhất: Hệ số thấp tới 0,04, thấp nhất so với bất kỳ vật liệu rắn nào
Bề mặt chống dính: Ngăn chặn sự bám dính và tích tụ của giấy, dễ dàng vệ sinh
Cách điện: Tính chất điện môi tuyệt vời
Tuân thủ FDA: Có sẵn ở cấp độ thực phẩm và tương thích sinh học
Các bộ phận tùy chỉnh của PTFE có thể được sản xuất thông qua hai quy trình chính:
|
Quá trình |
Tốt nhất cho |
Các tính năng chính |
|
Gia công CNC |
Hình học phức tạp, dung sai chặt chẽ, nguyên mẫu, lô nhỏ đến trung bình |
Đạt được ±0,02mm, khả năng 5 trục, đường viền phức tạp |
|

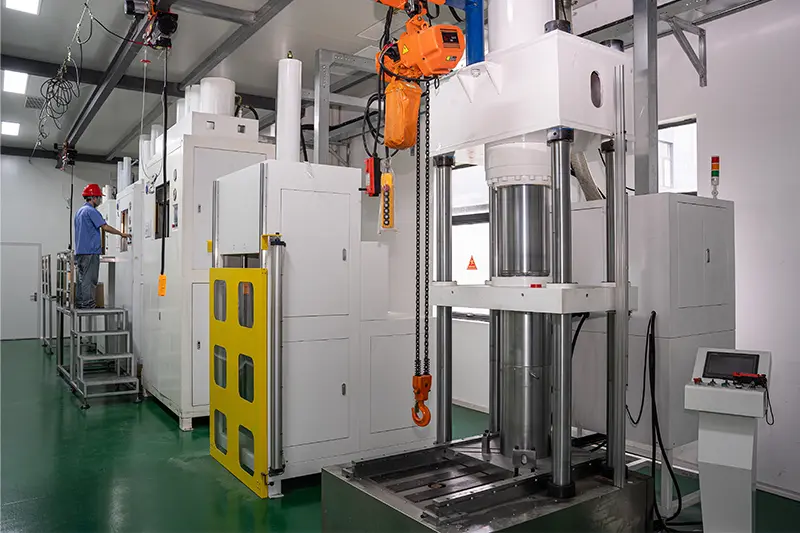

Đúc nén |
Các bộ phận có đường kính lớn, sản xuất số lượng lớn, hình dạng đơn giản |
Các bộ phận có đường kính lên tới 3300mm, mật độ cao, không có khoảng trống |
|
Vấn đề |
Tại sao nó xảy ra |
Chi phí thực sự |
|
Nó không phù hợp |
Kích thước tiêu chuẩn hiếm khi phù hợp với thiết bị của bạn |
Rò rỉ, hư hỏng sớm, làm lại — chi phí gấp 3-5 lần cho một bộ phận tùy chỉnh |
|
Sai loại vật liệu |
Một cấp cho mọi thứ — không được tối ưu hóa cho phương tiện truyền thông của bạn |
Tuổi thọ ngắn, thay thế thường xuyên — chi phí gấp 5-10 lần trong 3 năm |
|
Hiệu suất kém |
Thiết kế chung - không được thiết kế cho ứng dụng của bạn |
Thời gian ngừng sản xuất, rủi ro an toàn - dễ dàng vượt quá chi phí bộ phận tùy chỉnh |
|
Chi phí bổ sung |
Sửa đổi các bộ phận tiêu chuẩn - hoặc thiết kế lại hệ thống của bạn |
Thời gian kỹ thuật, độ trễ sản xuất - $500+ cho mỗi lần sửa đổi |
|
Tính năng |
Tiêu chuẩn PTFE |
Tiêu chuẩn sửa đổi |
Tùy chỉnh PTFE |
|
Phù hợp |
Thỏa hiệp - có thể không phù hợp |
Phù hợp sau khi sửa đổi |
Hoàn hảo - được xây dựng theo thông số kỹ thuật của bạn |
|
Cài đặt |
Có thể yêu cầu làm lại |
Cần nhiều lao động |
Đơn giản - phù hợp trực tiếp |
|
Cuộc sống phục vụ |
Ngắn - không được tối ưu hóa |
Trung bình - cải thiện hạn chế |
Dài - được thiết kế cho ứng dụng của bạn |
|
Tổng chi phí (3 năm) |
Cao — thay thế thường xuyên + thời gian ngừng hoạt động + làm lại |
Cao — sửa đổi + thay thế + thời gian ngừng hoạt động |
Thấp nhất - một phần, không có vấn đề gì |
|
Thời gian dẫn |
ngay lập tức |
3-5 ngày + làm việc |
nguyên mẫu 5-7 ngày |
Thông tin chi tiết chính: Một bộ phận PTFE tiêu chuẩn có thể có giá 50 USD. Một bộ phận PTFE tùy chỉnh có thể có giá 200 USD. Nhưng nếu bộ phận tiêu chuẩn bị hỏng 3 tháng một lần và bộ phận tùy chỉnh tồn tại được 3 năm thì bộ phận tùy chỉnh sẽ giúp bạn tiết kiệm tiền trong năm đầu tiên.
Thêm thời gian ngừng hoạt động, lao động và làm lại? Tùy chỉnh luôn thắng.
|
Ngành công nghiệp |
Ứng dụng |
Lớp đề xuất |
|
Xử lý hóa chất |
Ghế van, bộ phận bơm, lớp lót lò phản ứng, phụ kiện đường ống |
Đổ đầy thủy tinh hoặc sửa đổi TFM ™ |
|
Hàng không vũ trụ |
Phớt, vòng bi, dây cách điện - nhẹ, phạm vi nhiệt độ rộng |
PTFE nguyên chất, FEP, PEEK |
|
Chất bán dẫn |
Chất mang bán dẫn, xử lý hóa chất, các bộ phận siêu tinh khiết — độ tinh khiết cao, phòng sạch |
PTFE nguyên chất có độ tinh khiết cao, PFA |
|
Y tế & Dược phẩm |
Dụng cụ phẫu thuật, dây chuyền sản xuất thuốc - tương thích sinh học, tuân thủ FDA |
Các loại Virgin PTFE, FDA/USP |
|
Dầu khí |
Linh kiện van, thiết bị đầu giếng, phớt chặn đường ống |
PTFE chứa đầy thủy tinh hoặc chứa đầy carbon |
|
Thực phẩm & Đồ uống |
Các bộ phận băng tải, vòng đệm tuân thủ FDA, thiết bị chiết rót |
Virgin PTFE (tuân thủ FDA) |
|
Máy móc công nghiệp |
Ống lót, vòng bi, bộ phận chịu mài mòn, vòng dẫn hướng |
PTFE chứa đầy carbon hoặc chứa đầy đồng |

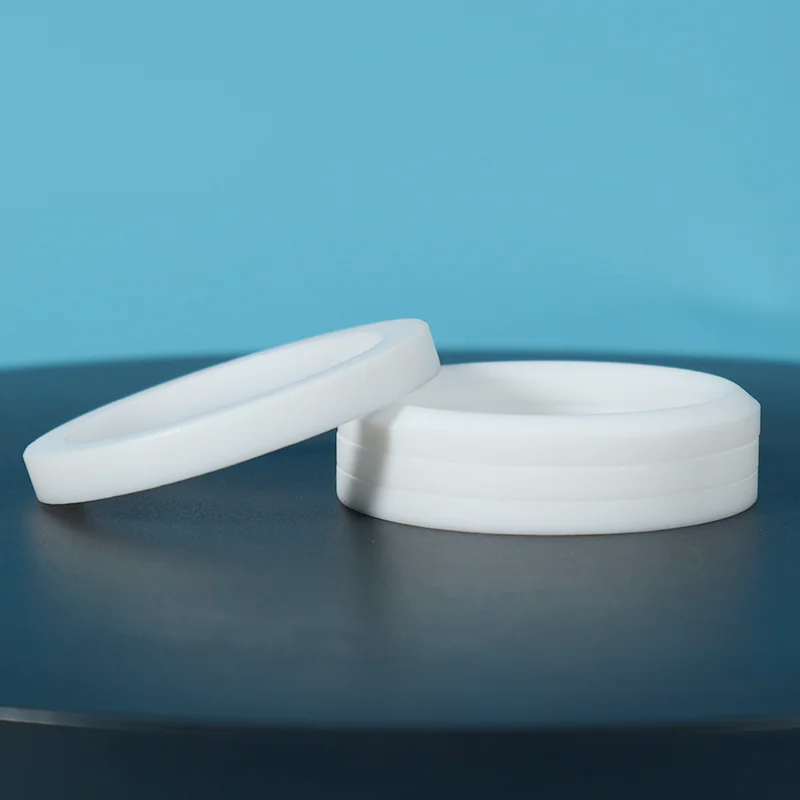

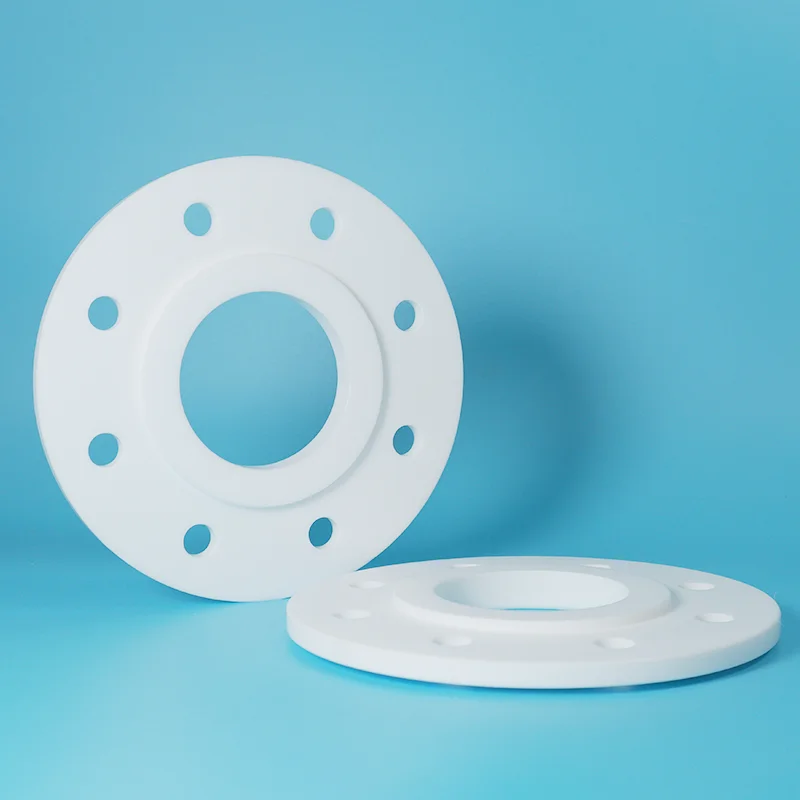

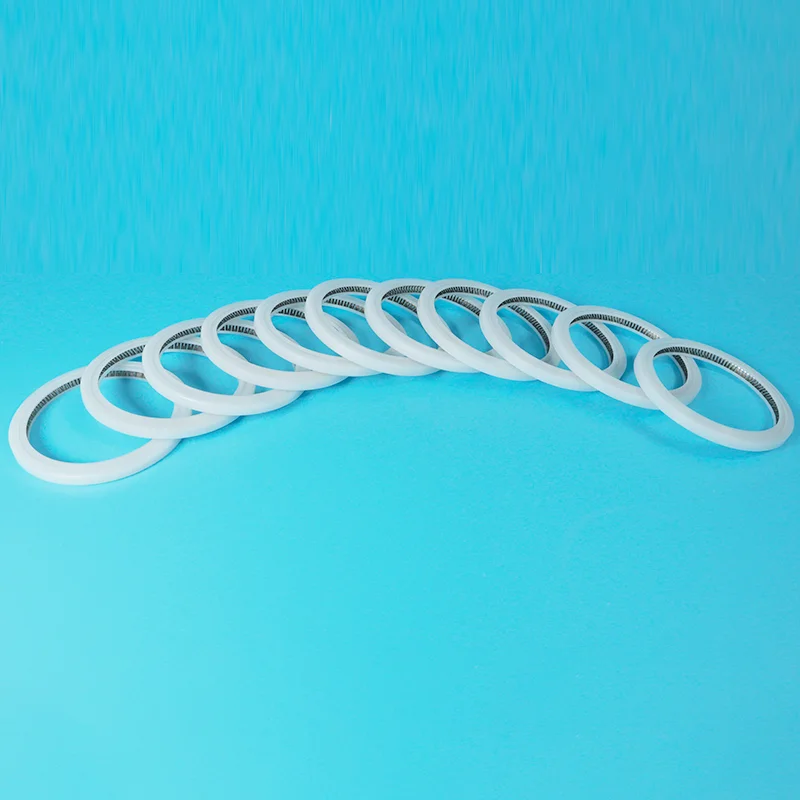

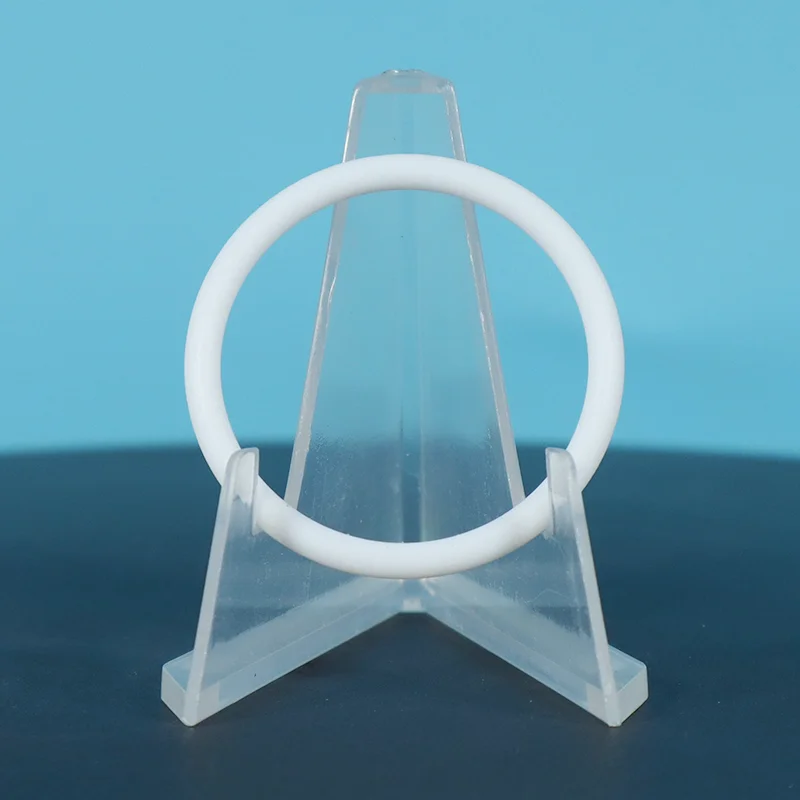

Vòng đệm & vòng đệm: Mọi hình dạng, mọi kích thước, hình học tùy chỉnh
Ống lót & Vòng bi: Vòng bi, vòng đệm chặn, ống lót có mặt bích
Các bộ phận của van: Ghế van, nút chặn, bi, màng ngăn
Chất cách điện: Dây cách điện, miếng đệm, thân đầu nối
Vòng piston: Vòng máy nén, vòng dẫn hướng, vòng đeo
Dụng cụ thí nghiệm: Cốc, ống nghiệm, phễu, chén nung, kích thước tùy chỉnh

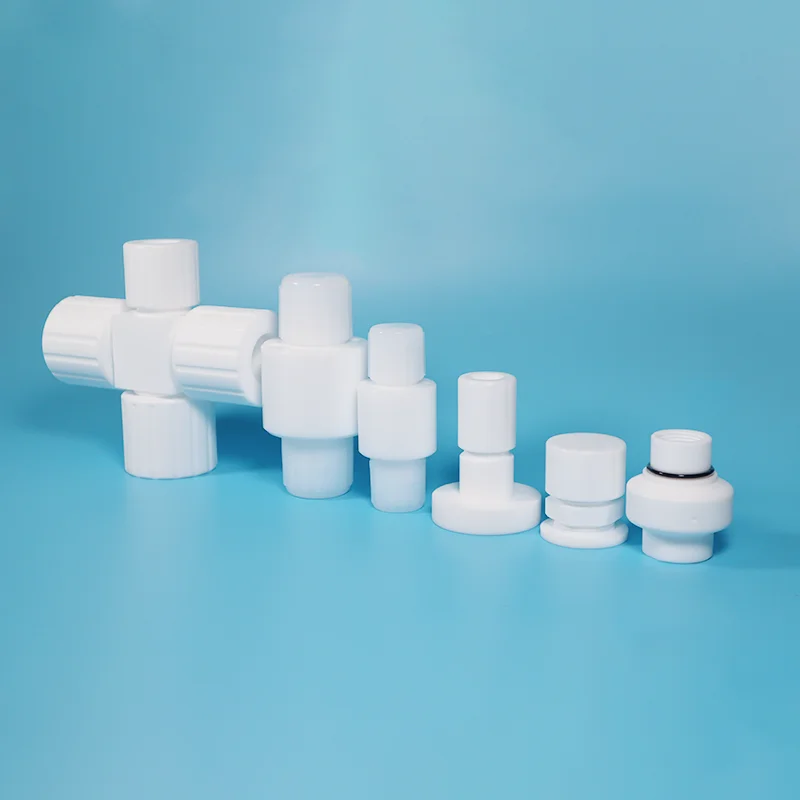

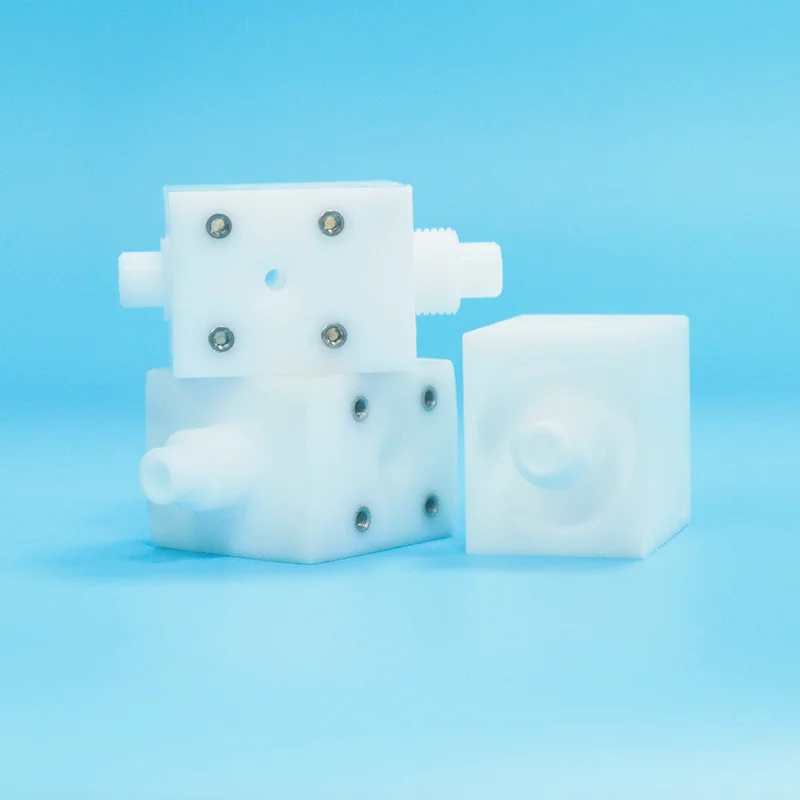

Thành phần phức tạp: Các bộ phận có nhiều tính năng, bạn có thể vẽ bất kỳ hình dạng nào
|
Cấp |
Tốt nhất cho |
Lợi ích chính |
Giới hạn hóa học |
Trị giá |
|
Trinh nữ PTFE |
Hóa chất sạch, FDA, độ ma sát thấp, dịch vụ tổng hợp |
Kháng hóa chất phổ quát, ma sát thấp nhất, tuân thủ FDA |
Mềm - khả năng chống mài mòn thấp hơn |
$ |
|
PTFE đầy thủy tinh |
Vật liệu mài mòn, tải trọng cao, chất bùn |
Tuổi thọ cao hơn 3-5 lần về chất mài mòn, độ bền |
Không dùng cho HF hoặc chất kiềm mạnh |
$$ |
|
PTFE chứa đầy carbon |
Tốc độ cao, tản nhiệt, chạy khô |
Dẫn nhiệt, ma sát thấp, chống tĩnh điện |
Không dành cho chất oxy hóa mạnh |
$$ |
|
PTFE chứa đầy MoS₂ |
Phương tiện dính, mô-men xoắn thấp, bôi trơn |
Tăng cường bôi trơn, giảm ma sát hơn nữa |
Không dùng cho axit oxy hóa |
$$ |
|
PTFE đầy đồng |
Áp lực cực lớn, tải nặng, mài mòn nghiêm trọng |
Độ bền và khả năng chống mài mòn cao nhất |
Không dùng cho axit hoặc nước muối |
$$$ |
|
PEEK |
Nhiệt độ cực cao, tải trọng cao, bức xạ |
Độ bền cao nhất, khả năng chống mài mòn - lên tới +250°C |
Chi phí rất cao, khả năng tương thích hóa học hạn chế |
$$$$ |
|
Nếu dịch vụ của bạn là... |
Chọn... |
|
Hóa chất sạch, FDA, áp suất thấp |
Trinh nữ PTFE |
|
Vật liệu mài mòn, bùn, độ mài mòn cao |
PTFE chứa đầy thủy tinh |
|
Tốc độ cao, tản nhiệt, chống tĩnh điện |
PTFE chứa đầy carbon |
|
Phương tiện dính, mô-men xoắn thấp, tăng cường bôi trơn |
PTFE chứa đầy MoS₂ |
|
Áp lực cực lớn, tải nặng, mài mòn nghiêm trọng |
PTFE chứa đầy đồng |
|
Nhiệt độ cực cao, bức xạ, độ chính xác cao |
PEEK |
|
Không chắc chắn? Gửi cho chúng tôi phương tiện truyền thông, nhiệt độ, áp suất của bạn |
Chúng tôi khuyên bạn nên |
Thách thức: Một nhà máy hóa chất có kích thước van bi không chuẩn. Ghế van PTFE tiêu chuẩn không vừa. Nhà máy đã sửa đổi chỗ ngồi tiêu chuẩn tại chỗ, tốn thời gian, tốn kém và hiệu suất bịt kín bị ảnh hưởng. Rò rỉ xảy ra cứ sau 3-4 tháng.
Giải pháp: Ghế van PTFE được gia công tùy chỉnh theo kích thước van chính xác. Lớp chứa đầy thủy tinh để chống mài mòn trong môi trường mài mòn.
Kết quả: Hoàn toàn phù hợp. Không cần sửa đổi. Ghế có thời hạn sử dụng hơn 2 năm, dài hơn 6 lần so với ghế tiêu chuẩn đã được sửa đổi. Loại bỏ 8.000 USD/năm chi phí sửa đổi và thời gian ngừng hoạt động.
Thách thức: Một nhà sản xuất thiết bị bán dẫn cần một thành phần PTFE phức tạp có dung sai ±0,02mm, nhiều tính năng và độ tinh khiết cực cao để sử dụng trong phòng sạch. PTFE tiêu chuẩn không thể đáp ứng độ chính xác về kích thước.
Giải pháp: Gia công CNC chính xác với cơ sở được kiểm soát nhiệt độ (68-72°F) để duy trì độ ổn định kích thước. Ủ giảm căng thẳng được áp dụng để ngăn chặn dòng lạnh. PTFE có độ tinh khiết cao với khả năng truy xuất nguồn gốc đầy đủ.
Kết quả: Đã đạt được hình dạng phức tạp trong phạm vi dung sai. Không ô nhiễm trong xác nhận phòng sạch. Nhiều đơn đặt hàng lặp lại được đặt.
Thách thức: Một nhà máy hóa chất cần một miếng đệm PTFE cho mặt bích lót kính có đường kính 2000mm. Miếng đệm tiêu chuẩn không có ở kích thước này. Các miếng đệm được cắt theo yêu cầu từ tấm quá đắt và có điểm yếu về đường may.
Giải pháp: Miếng đệm PTFE tùy chỉnh được đúc nén có đường kính chính xác 2000 mm, độ dày được tối ưu hóa để bảo vệ mặt bích bằng kính.
Kết quả: Kết cấu đúc nguyên khối — không có đường nối. Hoàn toàn phù hợp. Không có thiệt hại cho mặt bích lót kính. Vòng đệm hoạt động không bị rò rỉ trong 18 tháng và còn tiếp tục tăng.
Lưu ý: Kết quả trường hợp thực tế khác nhau tùy theo điều kiện ứng dụng. Liên hệ với chúng tôi để có khuyến nghị dành riêng cho ứng dụng.
|
Tài sản |
Giá trị |
Phương pháp kiểm tra |
|
Tỉ trọng |
2,15-2,20 g/cm³ |
ASTM D792 |
|
Độ bền kéo |
20-35 MPa |
ASTM D638 |
|
Độ giãn dài khi đứt |
250-500% |
ASTM D638 |
|
Hệ số ma sát |
0,04-0,20 |
ASTM D1894 |
|
độ cứng |
Bờ D 55-65 |
ASTM D2240 |
|
Hấp thụ nước |
<0,01% |
ASTM D570 |
|
Nhiệt độ dịch vụ liên tục |
-180°C đến +200°C |
ASTM D746 |
|
Nhiệt độ dịch vụ ngắn hạn |
Lên tới +300°C |
— |
|
Kháng hóa chất |
pH 0-14 (trừ kim loại kiềm nóng chảy, hợp chất flo) |
— |
|
Độ bền điện môi |
15-50 kV/mm |
ASTM D149 |
|
tham số |
Khả năng |
|
Bộ phận gia công - Tiện CNC |
Đường kính lên tới 600mm × chiều dài 1200mm |
|
Bộ phận gia công - Phay CNC |
Lên tới 600×400×300mm |
|
Bộ phận đúc - Đúc nén |
Đường kính lên tới 3300mm |
|
Độ dày tường tối thiểu |
Xuống tới 0,8mm (gia công) |
|
Dung sai - Tiêu chuẩn |
± 0,05mm |
|
Dung sai - Độ chính xác |
± 0,02mm |
|
Hoàn thiện bề mặt |
0,8-3,2 μm Ra (đánh bóng để có lớp hoàn thiện mịn hơn) |
Chất liệu nhựa nguyên chất 100% — không nghiền lại, không có vật liệu tái chế. Chất lượng ổn định từ đợt này đến đợt khác.
Truy xuất nguồn gốc đầy đủ — Mỗi lô đều có thể truy xuất nguồn gốc từ nguyên liệu thô đến thành phẩm. Giấy chứng nhận vật liệu có sẵn theo yêu cầu.
Gia công chính xác — Các bộ phận được gia công chính xác đến dung sai chặt chẽ bằng thiết bị CNC tiên tiến.
Được chứng nhận ISO 9001:2015 — Quy trình sản xuất được chứng nhận theo hệ thống quản lý chất lượng ISO.
Có sẵn các loại tuân thủ FDA — Virgin PTFE và các loại chọn lọc đáp ứng các yêu cầu của FDA 21 CFR 177.1550.
Hỗ trợ DFM miễn phí — Chúng tôi đánh giá thiết kế của bạn và đề xuất các lựa chọn thay thế hình học hoặc vật liệu để có chi phí thấp hơn — cùng chức năng, khả năng sản xuất tốt hơn. Bao gồm với mỗi báo giá.
Nguyên mẫu để sản xuất — Nguyên mẫu duy nhất để sản xuất số lượng lớn — tất cả đều được hỗ trợ. Thời gian thực hiện: nguyên mẫu 5-7 ngày, sản xuất 7-15 ngày.
Đáp: Bốn điều:
(1) Vẽ hoặc phác thảo: 3D (STEP/IGES), 2D (PDF) hoặc thậm chí là phác thảo bằng tay với các kích thước chính.
(2) Loại vật liệu: chúng tôi khuyến nghị nếu không chắc chắn.
(3) Số lượng: nguyên mẫu, lô nhỏ hoặc sản xuất.
(4) Ứng dụng: nhiệt độ, môi trường, áp suất (để chúng tôi có thể đề xuất loại phù hợp).
Thời gian xử lý báo giá: 24 giờ.
Thời gian thực hiện nguyên mẫu: 5-7 ngày.
Thời gian thực hiện sản xuất: 7-20 ngày.
Vận chuyển: Đường hàng không 5-15 ngày; Biển 15-30 ngày.
Đáp: Dung sai tiêu chuẩn: ±0,05mm.
Độ chính xác: ± 0,02mm.
Chi phí phụ thuộc vào độ phức tạp, kích thước, vật liệu, dung sai và số lượng.
So sánh chi phí: Một bộ phận tiêu chuẩn có thể có giá 50 USD. Một bộ phận tùy chỉnh có thể có giá 200 USD. Nhưng nếu bộ phận tiêu chuẩn cần được thay thế 3 tháng một lần thì bộ phận tùy chỉnh sẽ tự chi trả trong năm đầu tiên.
Chúng tôi giúp tối ưu hóa thiết kế của bạn để giảm chi phí — phản hồi DFM miễn phí với mỗi báo giá. Không có phí ẩn. Hoàn toàn minh bạch.
Đáp: Nhiệt độ: -180°C đến +200°C (lên đến +300°C trong thời gian ngắn).
Giới hạn hóa học:
Virgin PTFE: không dùng cho kim loại kiềm nóng chảy hoặc flo.
Chứa đầy thủy tinh: không dành cho HF hoặc chất kiềm mạnh.
Chứa đầy carbon: không dành cho chất oxy hóa mạnh.
Những lỗi phổ biến nhất: Thiết kế để ép phun (PTFE không thể ép phun), chỉ định dung sai quá chặt (làm tăng thêm chi phí) hoặc chọn sai loại cho vật liệu của bạn.
Chúng tôi giúp bạn tránh những điều này, đánh giá DFM miễn phí với mỗi báo giá. Chúng tôi đánh giá thiết kế, xác nhận tính tương thích, đề xuất loại phù hợp và đề xuất các lựa chọn thay thế hình học để có chi phí thấp hơn.
Chúng tôi không chỉ chế tạo các bộ phận mà còn giải quyết các vấn đề về niêm phong.
