Bộ đóng gói PTFE

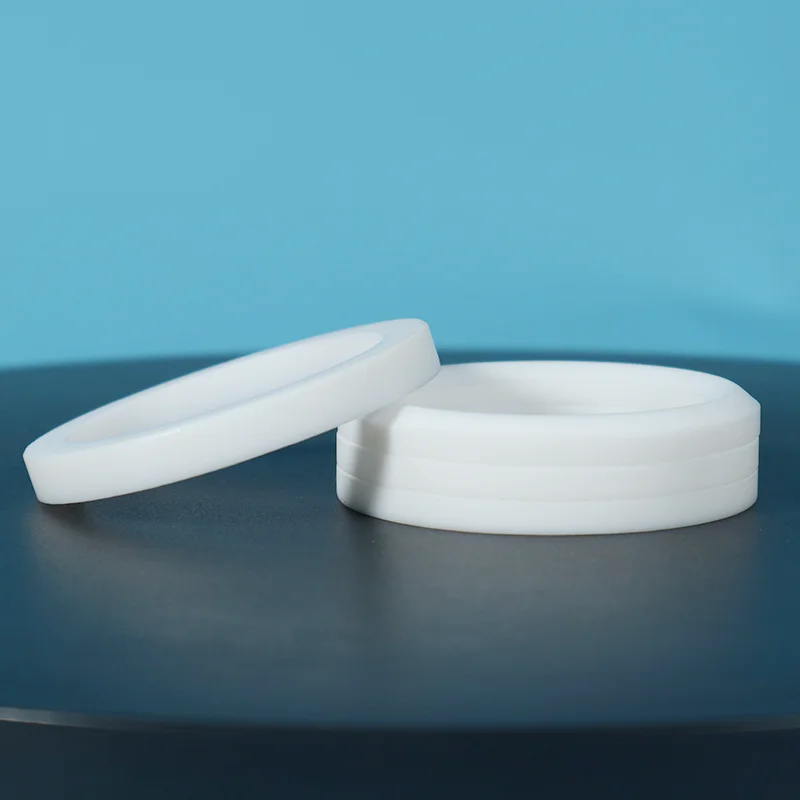

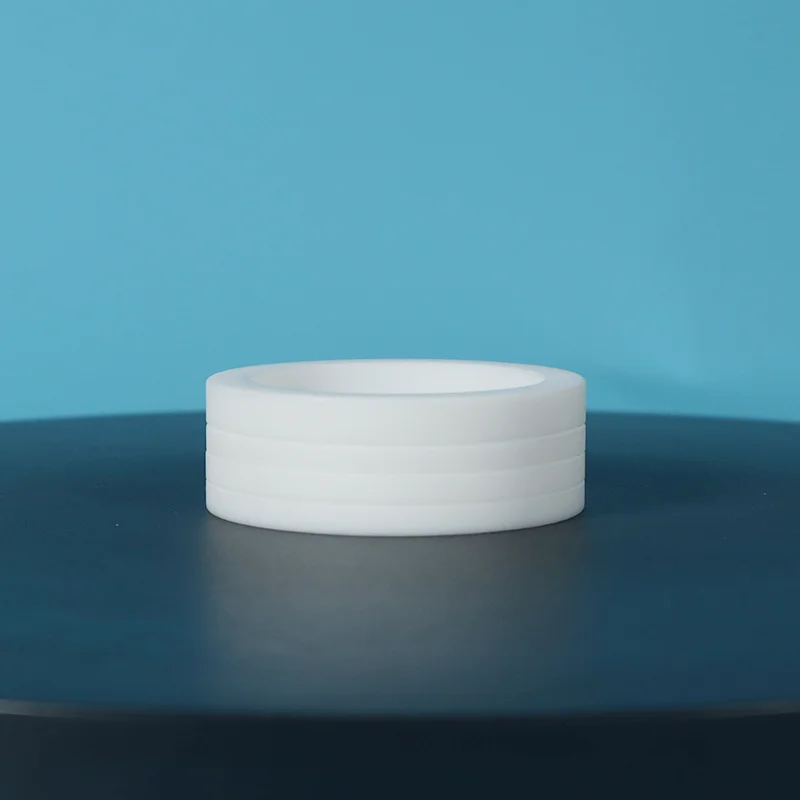

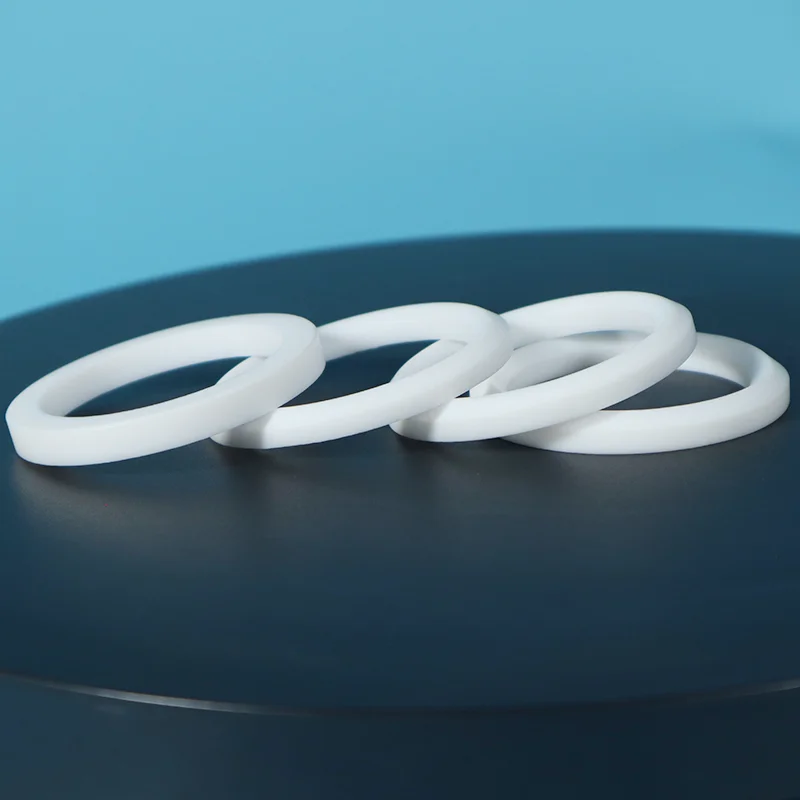

Bộ đóng gói PTFE do Taifno sản xuất bao gồm một bộ vòng đệm PTFE, bao gồm vòng tiếp hợp trên cùng, vòng trung gian hình chữ V và vòng tiếp hợp phía dưới, được thiết kế để lắp đặt trong hộp nhồi.

Nó phù hợp với phạm vi nhiệt độ từ -180°C đến +200°C, chịu được áp suất lên tới 500 bar, bao phủ phạm vi pH từ 0–14 và hỗ trợ tốc độ tuyến tính lên tới 5 m/s.

Tại sao chọn bộ đóng gói PTFE?

Vấn đề về vòng chữ O

Ba lợi thế cốt lõi

1. Lực niêm phong có thể điều chỉnh: Vòng chữ O được cố định — sau khi được lắp đặt, lực bịt kín không thể điều chỉnh được. Bộ đóng gói PTFE có thể thắt chặt lại. Khi vòng đệm bị mòn theo thời gian, bạn chỉ cần siết chặt đai ốc đệm để khôi phục hiệu suất bịt kín. Không cần phải tháo rời.

2. Niêm phong động cho trục chuyển động: Vòng chữ O là vòng đệm tĩnh - chúng bịt kín trong một rãnh cố định và bị hỏng khi trục di chuyển. Vòng chữ V PTFE được thiết kế đặc biệt cho chuyển động tịnh tiến và quay chậm - môi bịt kín di chuyển cùng với trục, duy trì tiếp xúc dưới áp suất.

3. Niêm phong năng lượng áp suất: Hình dạng hình chữ V được thiết kế để được cung cấp năng lượng bằng áp suất: khi áp suất hệ thống tăng lên, nó sẽ ép các môi bịt kín vào thanh và vỏ chắc chắn hơn, tự động nâng cao hiệu quả bịt kín.

Lợi thế vật chất

So sánh: Bộ đóng gói, Vòng chữ O và Phớt tổng hợp

Ứng dụng

Các ngành công nghiệp cơ bản

Thiết bị tiêu biểu

Van điều khiển và cách ly

Van cổng, van bi, van cầu

Máy bơm pittông

Bơm ly tâm (quay chậm)

Xi lanh thủy lực và thiết bị truyền động

Máy nén

Máy trộn và máy khuấy

Máy ép rèn, máy ép phun

Ứng dụng trong thế giới thực

Nghiên cứu điển hình 1: Đóng gói thân van của nhà máy hóa chất

Thách thức: Một nhà máy hóa chất xử lý axit mạnh ở 150°C đã thay thế vòng chữ O trên thân van điều khiển 2-3 tháng một lần — gây ra những lo ngại về an toàn và thời gian ngừng hoạt động tốn kém.

Giải pháp: Bộ vòng đệm hình chữ V PTFE có lớp chứa đầy carbon. Được cài đặt với thông số kỹ thuật mô-men xoắn được khuyến nghị.

Kết quả: Không rò rỉ trong 18 tháng. Bao bì được thắt chặt lại hai lần trong quá trình bảo trì theo lịch trình. Giảm 80% chi phí bảo trì và thời gian ngừng hoạt động.

Nghiên cứu điển hình 2: Đóng gói máy bơm bùn

Thách thức: Một máy bơm bùn xử lý vật liệu mài mòn đã hết lớp bao bì tiêu chuẩn sau mỗi 4-6 tuần, khiến quá trình sản xuất phải gián đoạn thường xuyên.

Giải pháp: Bộ đệm PTFE chứa đầy thủy tinh có vòng chống đùn.

Kết quả: Bộ đóng gói kéo dài được 8 tháng — lâu hơn 8 lần so với giải pháp trước đó. Khoảng thời gian bảo trì kéo dài. Thời gian hoạt động sản xuất được cải thiện đáng kể.

Nghiên cứu điển hình 3: Tuân thủ phát thải nhất thời

Thách thức: Cần có một cơ sở xử lý khí tự nhiên để đáp ứng các tiêu chuẩn về khí thải nhất thời ISO 15848 trên các van điều khiển tới hạn.

Giải pháp: Bộ bao bì có lượng khí thải thấp làm từ PTFE với gói bôi trơn độc quyền, đã được thử nghiệm theo tiêu chuẩn ISO 15848.

Kết quả: Đã đạt yêu cầu tuân thủ về phát thải. Tỷ lệ rò rỉ thấp hơn giới hạn cho phép. Hiệu suất lâu dài được xác minh thông qua giám sát liên tục.

Lưu ý: Kết quả trường hợp thực tế khác nhau tùy theo điều kiện ứng dụng. Liên hệ với chúng tôi để có khuyến nghị dành riêng cho ứng dụng.

Thông số kỹ thuật

Tùy chọn cấp vật liệu

Đảm bảo chất lượng

Chất liệu 100% PTFE nguyên chất — không nghiền lại, không có vật liệu tái chế. Chất lượng ổn định từ đợt này đến đợt khác.

Truy xuất nguồn gốc đầy đủ — Mỗi lô đều có thể truy xuất nguồn gốc từ nguyên liệu thô đến thành phẩm. Giấy chứng nhận vật liệu có sẵn theo yêu cầu.

Đúc chính xác — Mỗi vòng đệm được đúc hoặc gia công chính xác với dung sai chặt chẽ.

Hướng dẫn lắp đặt — Hướng dẫn lắp đặt chi tiết và thông số mô men xoắn theo từng đơn hàng.

Hệ thống chất lượng ISO — Quy trình sản xuất tuân theo tiêu chuẩn chất lượng quốc tế.

Các loại hiện có của FDA — Các loại đạt tiêu chuẩn FDA và USP Loại VI dành cho các ứng dụng thực phẩm và dược phẩm.

Câu hỏi thường gặp

Hỏi: Bộ đóng gói PTFE là gì và nó hoạt động như thế nào?

Trả lời: Đó là một chồng các vòng PTFE, bộ chuyển đổi trên cùng, vòng giữa hình chữ V, bộ chuyển đổi phía dưới, được lắp vào hộp nhồi.

Khi đai ốc đệm được siết chặt, các vòng chữ V sẽ nở ra theo hướng xuyên tâm vào cả trục và vỏ. Áp suất hệ thống tiếp thêm năng lượng cho môi bịt kín, bịt kín hơn khi áp suất tăng. Tự nạp năng lượng. Có thể thắt chặt lại khi bị mòn.

Câu hỏi: Bộ đóng gói so với vòng chữ O, khi nào tôi nên chuyển đổi?

Đáp: Chuyển đổi khi vòng chữ O liên tục bị hỏng, khi trục chuyển động, dưới sự dao động áp suất hoặc trong các hóa chất mạnh.

Vòng chữ O tĩnh, chúng bịt kín trong các rãnh cố định. Bộ đóng gói rất năng động, có thể điều chỉnh, có thể siết chặt lại và được chế tạo cho các bộ phận chuyển động.

So sánh chi phí: Vòng chữ O có chi phí trả trước thấp hơn. Nhưng nếu bạn thay thế chúng 3 tháng một lần thì một bộ đóng gói có tuổi thọ từ 3-5 năm sẽ giúp bạn tiết kiệm một số tiền lớn về linh kiện, nhân công và thời gian ngừng hoạt động.

Hỏi: Các giới hạn và lỗi cài đặt phổ biến nhất là gì?

MỘT: Nhiệt độ: -180°C đến +200°C (sửa đổi lên tới +315°C).

Áp lực: lên đến 500 bar. Tốc độ: < 5 m/s.

Lỗi phổ biến nhất: thắt chặt tuyến. PTFE mềm, bị nén quá mức gây ra dòng chảy lạnh, làm biến dạng các vòng và tạo ra rò rỉ thay vì bịt kín. Sử dụng cờ lê lực. Thắt chặt theo từng bước.

Hãy làm theo hướng dẫn cài đặt của chúng tôi, kèm theo mỗi đơn hàng.
